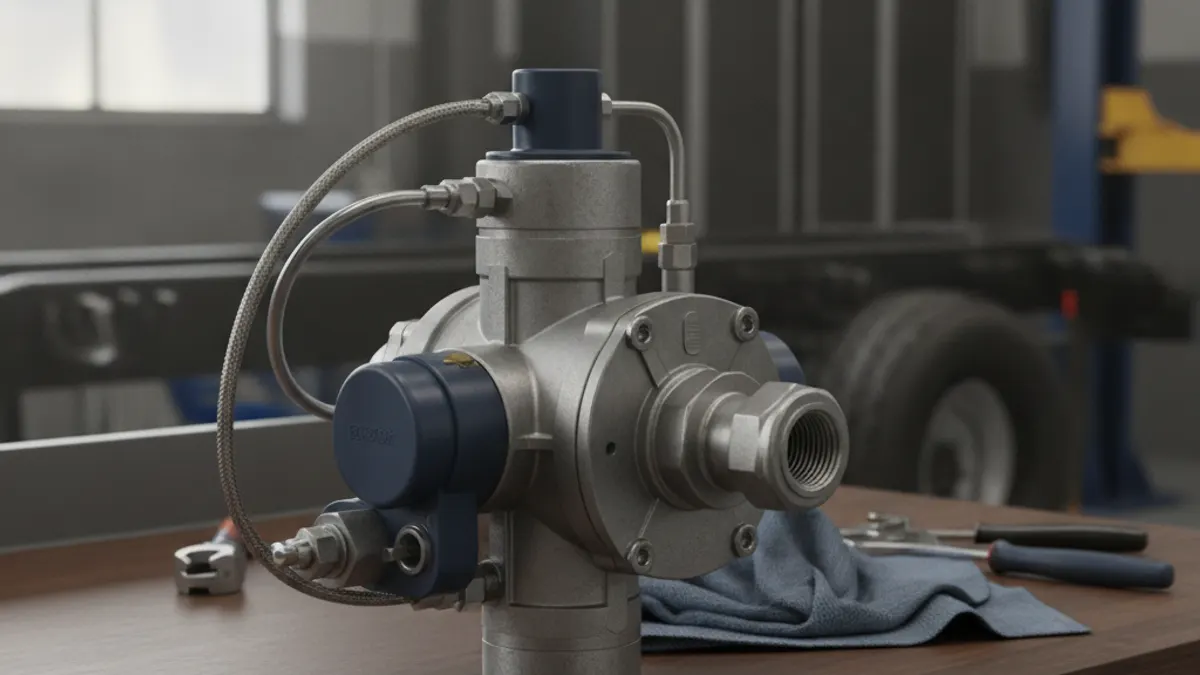

Anhängersteuerventil (Handbremsventil): Funktion und richtige Nutzung

Das Anhänger-Handbremsventil (auch Trolley-Ventil, Johnson-Bar oder Anhänger-Bremshebel genannt) ist ein handbetätigtes, modulierendes Luftventil am Armaturenbrett oder an der Lenksäule, das ausschließlich die Betriebsbremsen des Anhängers betätigt, unabhängig vom Fußbremsventil. Bewegt man den Hebel, wird Luftdruck über die Anhänger-Bremsleitung (Steuerleitung) zum Relaisventil des Anhängers geleitet; bewegt man ihn zurück, lösen sich die Anhängerbremsen. Es ist ein Prüf- und Rangierwerkzeug bei niedriger Geschwindigkeit, kein Mittel, um ein beladenes Gespann abzubremsen, und darf niemals zum Halten eines geparkten Fahrzeugs verwendet werden.

Was das Handventil tatsächlich bewirkt

Das Handventil ist ein gestuftes Steuerventil, kein Ein/Aus-Schalter. Es wird aus einem Zugmaschinen-Betriebsbehälter mit Luft versorgt, und sein Auslassanschluss speist die Anhänger-Bremsleitung über das Anhänger-Schutzventil (Sicherheitsventil) und weiter zur Bremskupplung, die in Nordamerika blau und bei europäischen Kupplungen gelb gekennzeichnet ist. Welcher Druck auch immer vom Hebel angefordert wird, von wenigen psi bei der ersten Bewegung bis zu annähernd vollem Behälterdruck (etwa 120 psi bei vollständig geladenem System), wird vom Anhänger-Relaisventil als Steuersignal gelesen. Das Relaisventil gibt diesen Druck dann aus dem eigenen Behälter des Anhängers an die Bremszylinder des Anhängers ab.

Aus dieser Leitungsführung folgen zwei Dinge. Erstens: Das Handventil hat keinerlei Wirkung auf die eigenen Bremsen der Zugmaschine – man kann den Hebel vollständig betätigt halten, und Lenk- sowie Antriebsachse bleiben frei. Zweitens: Handventil und Fußbremsventil speisen beide dieselbe Anhänger-Steuerleitung über ein Doppelrückschlagventil, das jeweils das höhere Signal durchlässt. Beide gleichzeitig zu betätigen verdoppelt die Anhängerbremsung nicht.

Der Hebel ist federrückstellend und selbstabgleichend: Hält man ihn in Zwischenstellung, gleicht das Ventil den abgegebenen Druck mit der Hebelstellung ab und hält ihn dort. Löst man ihn, entweicht die zugeführte Luft über das Ventilgehäuse in die Atmosphäre – deshalb gibt ein intaktes Handventil beim Lösen ein kurzes, sauberes Zischen ab und ist dazwischen still.

Begrifflichkeit: Handventil vs. "Anhängersteuerventil"

Die Werkstattsprache unterscheidet sich je nach Region. In Nordamerika bezeichnet "trailer control valve" meist dieses Handventil. In europäischen und Export-Teilekatalogen ist ein Anhängersteuerventil normalerweise das an der Zugmaschine montierte Relaisventil, das Vorrats- und Bremsleitung zum Anhänger steuert; der Handhebel am Armaturenbrett, sofern vorhanden, wird als Handbremse oder Anhänger-Handsteuerung bezeichnet. Bei der Bestellung immer die OE-Nummer angeben und den Anschlussaufbau beschreiben, statt sich allein auf die Bezeichnung zu verlassen.

Richtige und falsche Nutzung

Warum man niemals mit dem Handventil parken darf

Betriebsbremsen halten nur so lange, wie der Luftdruck sie hält. Eine Handventil-Betätigung ist gespeicherte Luft, die auf Betriebsbrems-Membranen wirkt; jede Undichtigkeit in der Anhänger-Bremsleitung, im Relaisventil, in den Bremszylindern oder am eigenen Auslassanschluss des Handventils lässt diesen Druck abfallen, und mit dem Druckabfall lösen sich die Bremsen zunehmend. Ein Anhänger, der auf einer Laderampe scheinbar "gehalten" wurde, kann eine Stunde später rollen.

Das Parken ist Aufgabe der Federspeicher-Feststellbremsen, die genau umgekehrt funktionieren: Eine kräftige mechanische Feder legt die Bremse an, und Luftdruck hält sie gelöst. Die Federn beginnen einzufallen und erreichen die volle mechanische Bremswirkung im Bereich von etwa 20-45 psi, deutlich unterhalb der Luftmangel-Warnung bei etwa 60 psi – ein geparkter Anhänger, dessen Druck abfällt, landet also gebremst statt frei rollend. Den Anhänger-Vorratsluft-Knopf (rot) ziehen, Unterlegkeile wie vorgeschrieben setzen und das Handventil unangetastet lassen.

Einsatz bei rutschigen Bedingungen

Da das Handventil nur den Anhänger bremst, kann ein Blockieren der Anhängerräder auf Eis, Splitt oder nasser Fahrbahn ein Ausbrechen des Anhängers auslösen, das die Zugmaschine nicht korrigieren kann. Bricht der Anhänger bereits aus, besteht die Korrektur darin, die Anhängerbremsung zu lösen, damit die Räder wieder abrollen und der Anhänger spurt. Den Hebel als stationäres Prüfgerät behandeln und über das Fußbremsventil fahren, für die Gefällekontrolle Motorbremse oder Retarder nutzen.

Anzeichen eines defekten Handventils

• Keine Anhängerbetätigung. Der Hebel bewegt sich, das Anhänger-Betätigungsmanometer zeigt nichts an und der Zugtest lässt sich durchziehen – ein verstopfter Auslassanschluss, ein defekter interner Kolben oder ein vorgelagertes Versorgungsproblem.
• Anhängerbremsen schleifen nach dem Lösen. Das Ventil entlüftet nicht, sodass Restdruck in der Leitung verbleibt und der Anhänger heiß ankommt. Zuerst den Auslass des Handventils prüfen, bevor das Relaisventil verurteilt wird.
• Dauerhafte Undichtigkeit. Ein hörbares Entweichen am Ventil in gelöster Stellung, oder eine Undichtigkeit, die nur bei Betätigung auftritt, deutet auf verschlissene O-Ringe und Sitze hin. Eine dauerhafte Undichtigkeit erhöht zudem unnötig die Einschaltdauer des Kompressors.
• Schwergängiger oder rastender Hebel. Ein trockener Drehpunkt, Verschmutzung oder eine schwache Rückstellfeder. Ein Hebel, der nicht zurückfedert, ist ein Sicherheitsmangel, da er die Anhängerbremsen teilweise angelegt lassen kann.
• Träges Ansprechen des Anhängers. Eine lange Verzögerung zwischen Hebelbewegung und Anhängerbetätigung deutet meist eher auf eingeengte oder geknickte Leitungen oder ein verschlissenes Relaisventil hin als auf das Handventil selbst.

Prüfung des Handventils

1. System bis zum Reglerabschaltdruck laden (typischerweise etwa 120-135 psi, Einschaltpunkt etwa 100-110 psi) und Räder unterlegen.
2. Federspeicherbremsen des Anhängers lösen, dann das Handventil vollständig betätigen und beobachten, dass das Anhänger-Betätigungsmanometer ansteigt und hält.
3. Die Betätigung eine Minute lang bei ausgeschaltetem Motor halten und prüfen, ob der Druck stabil bleibt. Betätigungsleckage über den üblichen Grenzwerten, etwa 3 psi pro Minute für ein Einzelfahrzeug und 4 psi für ein Gespann, deutet auf eine Undichtigkeit im betätigten Kreis hin.
4. Handventilgehäuse, Auslassanschluss und Ablassöffnung sowohl in betätigter als auch in gelöster Stellung mit Seifenlauge prüfen.
5. Hebel lösen und bestätigen, dass er zurückschnappt und die Anhängerbremsen vollständig lösen; um den Anhänger herumgehen und die Trommeln auf Schleifen oder Hitze prüfen.
6. Mit der standardmäßigen Sieben-Schritte-Luftbremsprüfung abschließen, einschließlich Zugtest, damit das Handventil als Teil des Gesamtsystems und nicht isoliert geprüft wird.

Nicht jede Zugmaschine hat eines

Viele aktuelle Zugmaschinen werden ohne Handventil am Armaturenbrett gebaut, und in mehreren Märkten ist eine unabhängige, nur den Anhänger betätigende Bremsung aus der Kabine bewusst nicht vorgesehen. Fehlt am Fahrzeug ein Hebel, werden die Anhänger-Betriebsbremsen über das Fußbremsventil und, bei EBS-ausgestatteten Gespannen, über das Anhänger-Steuermodul mit pneumatischem Rückfallkreis angesteuert. In diesem Fall wird der Zugtest am Fußbremsventil bei gelösten Anhänger-Federspeicherbremsen durchgeführt, und der Anhänger-Bremskreis wird an den Kupplungsköpfen und am Relaisventil diagnostiziert.

Das Handventil ist für Tests und den Stillstand gedacht. Drehen sich die Räder und man greift zum Hebel statt zum Pedal, erhitzt man die Anhängerbremsen ohne Grund.

Leitungsführung, Anzugsmomente und ventilspezifische Verschleißgrenzen sollten stets dem aktuellen Werkstatthandbuch des Fahrzeugherstellers für das jeweilige Fahrgestell und Modelljahr entnommen werden.
