نظام ABS في المقطورة: كيف يعمل النظام وكيف تُشخّص العطل

نظام ABS في المقطورة طبقة إلكترونية فوق فرامل الخدمة الهوائية للمقطورة. حساس سرعة عجلة عند كل طرف عجلة مراقَب يرصد الدوران، وعندما ترى وحدة التحكم الإلكترونية أن عجلة على وشك القفل أثناء التوقف، تأمر صمام المعدِّل بتحرير وإعادة الهواء عند أسطوانات الفرامل عدة مرات في الثانية. تبقى العجلة تدور، وتبقى المقطورة متتبّعة خلف الجرار بدل الانحراف جانبًا، وتحافظ الإطارات على قبضتها.

يستحق أمران التوضيح. نظام ABS لا يستطيع تفعيل الفرامل؛ هو فقط يُعدّل الضغط الذي أمر به السائق مسبقًا عبر صمام الدواسة. وإذا توقف نظام ABS عن العمل، تظل المقطورة تملك فرملة عادية كاملة. ما تفقده هو وظيفة منع القفل، لا الفرامل نفسها.

ما الموجود فعليًا على المقطورة

حساسات سرعة العجلة وحلقات الإثارة

يحمل كل طرف عجلة مراقَب حساسًا من نوع المقاومة المتغيرة يلامس حلقة مسننة (حلقة توقيت) مثبَّتة على المحور. مع دوران الحلقة، ينتج الحساس إشارة تيار متردد صغيرة تخبر وحدة التحكم بسرعة دوران تلك العجلة. يجلس الحساس في جلبة تثبيت زنبركية ويُدفع بالكامل إلى داخل الحلقة عند التركيب؛ وتتشكّل الفجوة التشغيلية تلقائيًا مع استقرار طرف العجلة. الحساس الذي انزلق خارج جلبته، أو حلقة بها أسنان مكسورة أو مفقودة، يُنتج عطلًا متقطعًا يظهر فقط عند سرعات معينة.

صمام المعدِّل

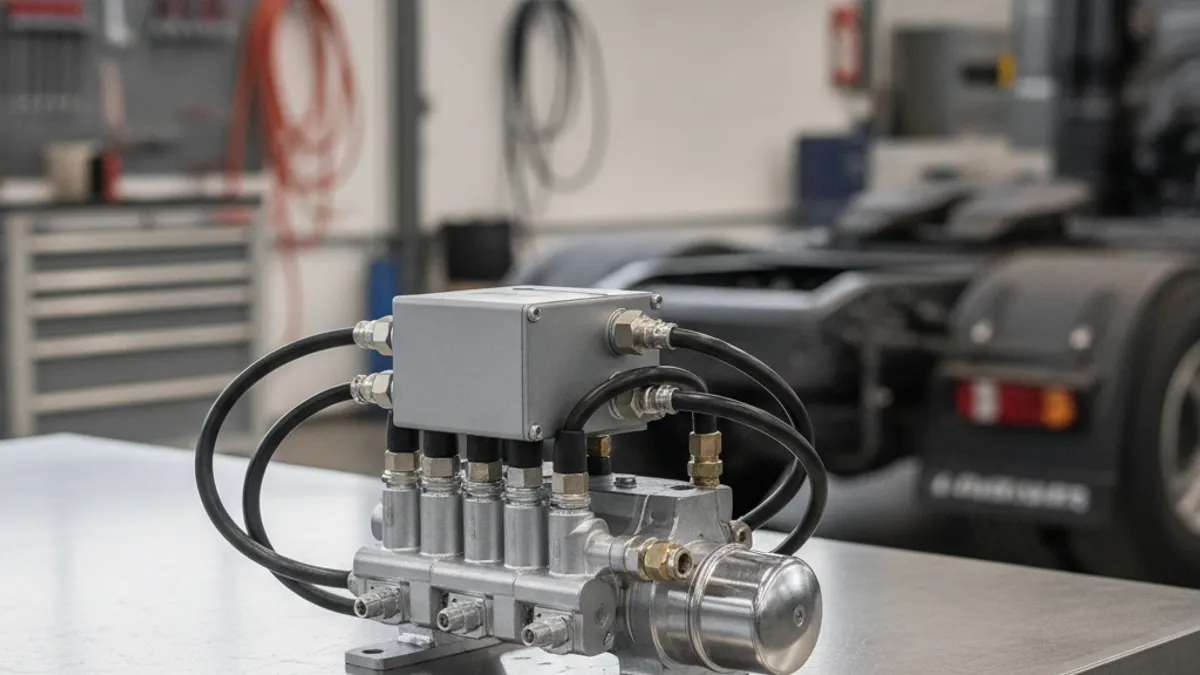

المعدِّل صمام يعمل بملف كهرومغناطيسي موصول بين مصدر الضغط والأسطوانات التي يتحكم بها، وفي كثير من المقطورات يُدمج مع صمام التتابع في جسم واحد. ملف يحجب الضغط الوارد (حجز)، وآخر يُصرِّف ضغط الأسطوانة إلى الجو (تحرير)، وعندما تتوقف وحدة التحكم عن الأمر، يُعاد الضغط. صوت النفخات السريعة من الصمام أثناء توقف ABS طبيعي وليس تسربًا.

وحدة التحكم والأسلاك

عادة ما تُركَّب وحدة التحكم على المعدِّل أو على عارضة عرضية، وتتولى التشخيص وتشغيل اللمبة، وفي كثير من الوحدات منطق استقرار التدحرج. كل ما عدا ذلك أسلاك: امتدادات الحساسات، الطاقة والتأريض، دوائر اللمبات. في المعدات التي تبقى في العراء، حالة الأسلاك والموصلات هي أكبر عامل موثوقية منفرد.

تشكيلات الحساسات والمعدِّلات

تُكتب التصاميم بصيغة "S/M"، أي حساسات فوق معدِّلات. زيادة كل منهما تمنح تحكمًا أدق لكل طرف عجلة وتشخيصًا أفضل، بتكلفة أعلى.

خط طاقة ABS واللمبات

تُغذّى مقطورة ABS من الجرار عبر موصل السبعة أطراف J560. السن المساعد (الأوسط)، وغالبًا السلك الأزرق، ينقل طاقة دائمة إلى وحدة تحكم المقطورة، مع دائرة السلك الأبيض كتأريض. الطاقة الدائمة مهمة: تستيقظ وحدة التحكم وتجري فحصها الذاتي فور التوصيل، لا فقط عند الضغط على دواسة الفرامل. بعض المقطورات القديمة كانت موصولة لتأخذ طاقة ABS من دائرة لمبة التوقف، ولهذا تبدو معطّلة حتى يضغط السائق على الفرامل.

هناك لمبتان يجب قراءتهما:

• لمبة المقطورة الخارجية. لمبة صفراء على الجانب الأيسر (جانب الطريق) من المقطورة، موضوعة بحيث يراها السائق في المرآة. تُضاء عند التشغيل، ثم تنطفئ بعد ثانيتين إذا كان النظام سليمًا.
• لمبة إنذار ABS داخل المقصورة. تُبلّغ وحدة تحكم المقطورة عن حالتها إلى الجرار عبر نفس سلك الطاقة باستخدام إشارة حاملة على خط الطاقة، فتعكس لمبة لوحة القيادة حالة عطل المقطورة دون أسلاك إضافية.

اللمبة التي تبقى مضاءة بعد الفحص الذاتي تعني عطلًا نشطًا. واللمبة التي لا تضيء إطلاقًا هي أيضًا عطل، غالبًا انعدام طاقة، أو تأريض سيئ، أو مصباح محترق، وترسب في الفحص بنفس القدر. هذه دائرة منفصلة عن التزويد والتمديد الخاص بالخدمة المشمول في نظام الفرامل الهوائية للمقطورة النصفية.

تشخيص عطل ABS في المقطورة

اعمل من الخارج إلى الداخل. وحدة التحكم هي آخر شيء تدينه، لا أول شيء.

1. اشحن النظام، ثم راقب تسلسل التشغيل. وصّل السبعة أطراف، دع الهواء يتراكم وراقب اللمبتين. عادةً ينقطع الضاغط السليم عند حوالي 120-135 psi ويعمل من جديد عند 100-110 psi، لذا يجب أن تستقر مقطورة مشحونة بالكامل قرب 120 psi قبل اختبار أي شيء، ويأتي إنذار انخفاض الهواء عند حوالي 60 psi. عدم إضاءة اللمبة إطلاقًا يشير إلى الطاقة أو التأريض؛ الإضاءة الثابتة تشير إلى عطل نشط.
2. افحص الطاقة والتأريض عند صندوق المقدمة. قِس الجهد على السن المساعد ومفتاح الجرار في وضع التشغيل والفرامل محررة، وافحص استمرارية التأريض على دائرة السلك الأبيض. اسحب القابس وافحص كلا النصفين بحثًا عن تآكل أخضر، مقابس متسعة، ومشبك تخفيف الشد المتراخي.
3. اسحب الأكواد. معظم وحدات تحكم المقطورة تومض كود عطل عبر اللمبة الخارجية، وكلها تُقرأ عبر أداة تشخيص. تحدد الأكواد طرف العجلة ونوع العطل: مفتوح، قصير، إشارة خاطئة، لا إشارة.
4. اختبر الحساس. افصله واقرأ المقاومة عبر السنون مقارنة برقم الشركة المصنعة، الذي يقع لمعظم الوحدات بين عدة مئات وبضعة آلاف من الأومات. ثم اضبط الجهاز على فولت التيار المتردد وأدر العجلة يدويًا؛ يجب أن تلاحظ خرجًا صغيرًا. افحص أيضًا مقاومة العزل إلى التأريض.
5. افحص طرف العجلة. اسحب الحساس، تأكد من نظافته وحرّيته في جلبته، وادفعه للداخل حتى يلامس حلقة التوقيت. ابحث عن حلقات إثارة تالفة أو صدئة أو متراخية وافحص تراخي المحمل، لأن التراخي الزائد يفتح الفجوة تحت الحمل وينتج أعطالًا فقط عند تحميل المقطورة أو في المنعطفات.
6. افحص المعدِّل. يجب أن تطابق مقاومة ملف الصمام الكهرومغناطيسي المواصفة، ويجب أن يدور الصمام بصوت مسموع عندما تأمره الأداة. تدفق زيت أو ماء من منفذ العادم يشير إلى مصدر أعلى، أي تزويد الهواء والتجفيف، لا إلى ABS.

الأسباب المتكررة، مرتبة بحسب تكرار وجودها

الفحص والامتثال

في الولايات المتحدة، يجب أن تحمل المقطورات ذات الفرامل الهوائية المصنّعة في أو بعد 1 مارس 1998 نظام ABS، ولمبة عطل خارجية مطلوبة على المقطورات المصنّعة منذ 1 مارس 2001. يبحث المفتشون عن دوران تلك اللمبة بشكل صحيح عند التشغيل. عطل ABS قابل للتسجيل ويؤثر في درجات سلامة الناقل؛ بمفرده عادة لا يُعد سببًا لإيقاف الخدمة، لكن عطل الفرامل الكامن وراءه قد يكون كذلك، لذا تحقق من معايير الفحص الحالية بدل الافتراض. أضف فحص اللمبة إلى خطوة التوصيل في جولتك، وتذكر أن ABS لا يخفي شيئًا: طرف عجلة غير مضبوط لا يزال يظهر في فحص الفرامل. لجانب الجرار وكيف تتعايش وحدتا التحكم، راجع ABS في الفرامل الهوائية؛ وإذا تبيّن أن العطل تمديدي لا إلكتروني، ابدأ من نظام فرامل خدمة المقطورة.

قاعدة عملية من أرضية الورشة: إذا أُضيئت لمبة ABS في نفس الأسبوع الذي فككت فيه طرف عجلة، فالعطل في ذلك الطرف حتى تثبت العكس.
