Câmara de Freio Vazando Ar: Causas, Diagnóstico e Reparo

Uma câmara de freio vaza ar porque sua barreira de pressão falhou — mais comumente um diafragma de serviço rasgado, mas também uma cinta de fixação corroída, uma carcaça enferrujada ou trincada, uma conexão de porta vazando, ou um retentor de haste desgastado. Você encontra o vazamento elevando o sistema à pressão máxima, desligando o motor e ouvindo em cada roda, primeiro com os freios soltos e depois com o freio de serviço acionado. Um vazamento audível em uma câmara é um defeito que tira o veículo de operação, então planeje consertá-lo no local em vez de rodar com ele.

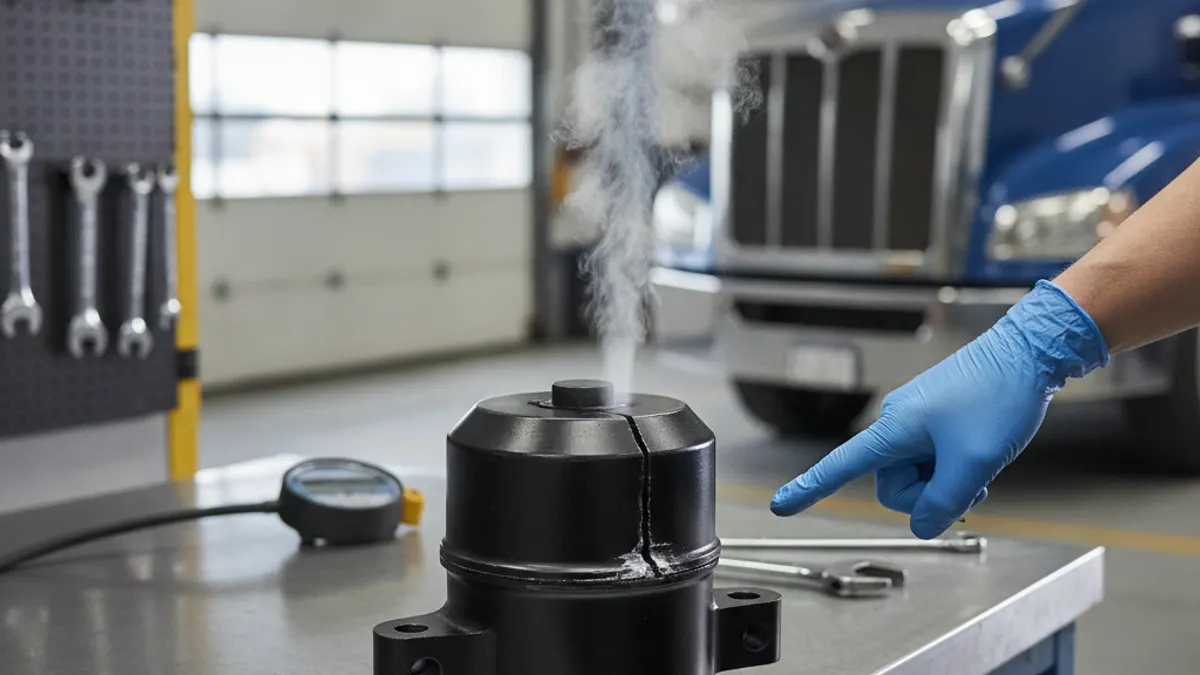

Como soa e aparece uma câmara de freio vazando

O sintoma é um chiado constante em uma roda. Esse chiado é constante com o veículo parado e os freios soltos, ou aparece apenas quando os freios são acionados, dependendo de qual seção da câmara falhou. Como o vazamento drena um circuito ativo, o compressor liga com mais frequência do que deveria, e um vazamento grande o suficiente derruba a pressão do sistema em direção ao ponto de aviso de baixa pressão, por volta de 60 psi.

Uma câmara de freio a ar é um atuador pneumático, não um cilindro hidráulico: a pressão de ar empurra um diafragma, o diafragma empurra uma haste, a haste gira o regulador de folga (slack adjuster). Uma câmara somente de serviço tem um diafragma. Uma câmara de mola (piggyback) tem duas seções encostadas — a seção de serviço na frente e a seção de emergência/estacionamento atrás, alojando uma mola helicoidal robusta. Qual metade está vazando muda tanto o sintoma quanto o risco.

Leitura rápida: sintoma para causa

Segurança primeiro: o que uma câmara de mola pode fazer com você

A seção de estacionamento contém uma mola de potência fortemente comprimida, capaz de se soltar com força letal. Se a carcaça estiver corroída, trincada, ou já tiver sido soldada ou furada, trate-a como energia armazenada. Nunca corte, use maçarico, desmonte ou martele uma carcaça de câmara de mola, e nunca remova a cinta de fixação do lado da mola. As câmaras de mola modernas são seladas e não reparáveis exatamente por esse motivo.

Antes de trabalhar perto de qualquer câmara, calce as rodas e desligue o motor. Se o veículo precisar ser movido ou o freio de estacionamento liberado mecanicamente, trave a mola primeiro com a ferramenta de liberação correta — veja como travar uma câmara de freio para o passo a passo.

Como encontrar a câmara com vazamento

1. Calce as rodas. Faça isso antes de tocar em qualquer válvula de controle. Nunca confie apenas no freio de estacionamento enquanto diagnostica um vazamento no circuito que o mantém acionado.
2. Eleve o sistema à pressão máxima. O corte do governador normalmente fica entre 120–135 psi e o religamento por volta de 100–110 psi, então um sistema totalmente carregado fica próximo de 120 psi. Depois desligue o motor.
3. Ouça com tudo solto. Percorra cada roda. Um chiado agora aponta para o lado de mola/emergência ou para uma conexão da linha de alimentação.
4. Acione e segure os freios de serviço e percorra as rodas novamente. Um chiado que aparece só agora aponta para o lado de serviço.
5. Acione o freio de estacionamento e solte-o, ouvindo enquanto cada câmara opera.
6. Confirme com água com sabão. Borrife na costura da cinta de fixação, nas duas conexões de porta, na bota da haste e no corpo da lata. Bolhas mostram a origem exata em segundos.
7. Verifique o respiro da bota da haste. Ar escapando ao redor da haste no acionamento é quase sempre um diafragma de serviço rasgado.
8. Descarte as peças ao redor. Um escape da válvula relé vazando, uma mangueira desgastada, ou um selo de engate ruim soam de forma muito parecida a poucos metros de distância. Isole antes de condenar a câmara.

Vale rodar também um teste cronometrado de vazamento junto com a inspeção. Com o motor desligado, a queda de pressão por minuto deve ficar dentro de uma tolerância pequena — poucos psi por minuto em um caminhão rígido, um pouco mais em uma composição e com os freios acionados — definida pelas normas em vigor onde você opera. Se o sistema todo perde pressão e nenhuma câmara se destaca, trate como falha de sistema em vez de perseguir uma roda só.

Causas raiz, na ordem que você realmente vai encontrar

Diafragma rompido ou com furo

A borracha flexiona a cada acionamento e eventualmente fadiga, mais rápido se a câmara esquentar perto de um freio arrastando ou se óleo do compressor chegar até ela, porque o óleo incha e amolece a borracha. Se você também está encontrando óleo nos tanques e linhas, resolva isso primeiro ou a câmara nova vai falhar do mesmo jeito.

Cinta de fixação corroída ou desalinhada

O sal das estradas corrói a cinta e a aba da carcaça. Uma cinta que foi afrouxada e retorqueada de forma desigual, ou reutilizada após corrosão, não vai vedar. Em uma câmara somente de serviço com cinta reparável, limpe a aba de vedação, instale um diafragma e cinta novos, e torque conforme especificação do fabricante — não chute, e não simplesmente aperte uma cinta enferrujada tentando eliminar o vazamento.

Carcaça trincada ou conexão de porta falhando

Dano por impacto, ferrugem passante ou uma conexão cruzada na rosca vão todos vazar ar. Uma lata trincada não é reparável e nunca deve ser soldada. As conexões geralmente podem ser vedadas novamente com o vedante de rosca correto e tubulação cortada e rebarbada corretamente.

Dano por água e gelo

Umidade que passa por um secador de ar cansado se acumula em pontos baixos, congela e rompe retentores e diafragmas. Uma câmara que fica falhando todo inverno geralmente está avisando que o cartucho do secador acabou, não que a câmara era uma peça ruim.

Reparar ou substituir?

Combine a peça de reposição com a original: o número do tipo da câmara e o comprimento de curso precisam ser os mesmos, ou o balanço de frenagem e os limites de ajuste mudam. Se você não tem certeza do que está montado, veja como identificar o tipo de câmara de freio antes de pedir a peça. Câmaras de reposição, cintas e componentes relacionados estão na linha de peças do sistema de freio a ar da VADEN.

Depois do reparo

Instale a câmara nova, torque as porcas de fixação conforme especificação, e passe as linhas longe de fontes de calor e pontos de atrito. Eleve o sistema novamente à pressão máxima e reverifique com água com sabão em cada junta que você mexeu. Depois meça o curso da haste e ajuste o regulador de folga, porque uma câmara nova rodando com o curso antigo fora de especificação ainda reprova na inspeção. Finalize com uma inspeção completa antes de rodar, incluindo um teste estático de vazamento.

É seguro dirigir com uma câmara vazando?

Não. Um vazamento audível em uma câmara de freio é uma condição que tira o veículo de operação sob os critérios de inspeção de estrada, e por um bom motivo: a força de frenagem naquela roda fica reduzida ou perdida, o compressor trabalha mais do que deveria, e se o vazamento aumentar, os freios de mola podem acionar sozinhos com o veículo em movimento. Repare no local, ou reboque o veículo.
