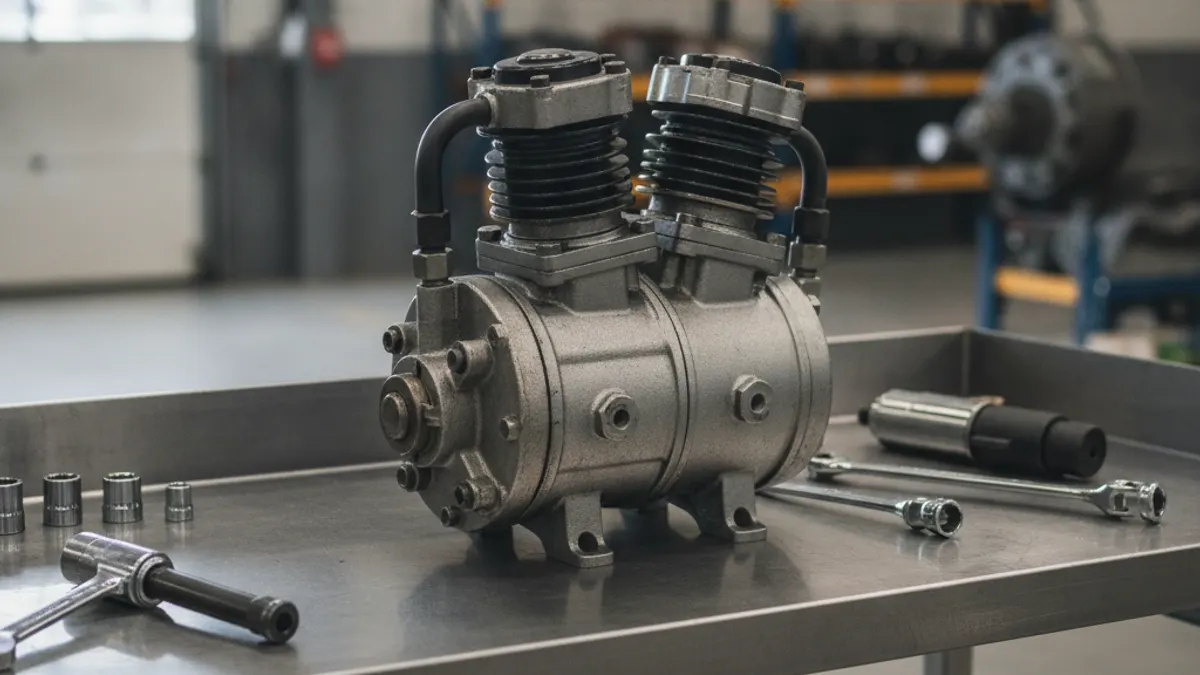

Compressori del Freno ad Aria: Marche e Come Fare il Cross-Reference

Quasi ogni compressore del freno ad aria per veicoli pesanti in servizio è stato costruito da uno di tre fornitori — Bendix, Wabco (ora parte di ZF) o Knorr-Bremse — anche quando arriva in una scatola Mercedes-Benz, Volvo, DAF, MAN, Scania, Cummins, Detroit o Paccar. Il cross-reference funziona perché queste unità sono costruite in poche famiglie di modelli. Ma dà il ricambio giusto solo quando trasmissione, fissaggio, cilindrata, raffreddamento e disposizione delle porte corrispondono tutti al compressore smontato. Tratta ogni tabella di cross-reference come punto di partenza, poi verifica l'unità fisica al banco.

Le principali marche di compressori freno aria

La marca fusa nel corpo indica quale famiglia di ricambi (scaricatore, guarnizioni, kit di riparazione) si adatta. Non sempre indica quale numero ordinare, perché lo stesso compressore viene spesso venduto con un codice del costruttore del motore o del telaio.

Se non sei sicuro di cosa stai guardando, parti dalle basi di come è costruito e azionato un compressore per camion, poi torna ai numeri.

Perché il cross-reference non è solo abbinare numeri

Un codice ricambio racchiude molto più di una fusione. Due unità della stessa famiglia, con numeri distanti di una sola cifra, possono differire per tipo di trasmissione, configurazione della testata o posizione di scarico — ed entrambe possono montarsi abbastanza a lungo da ingannarti prima di creare un problema.

Il numero sul vecchio compressore potrebbe non essere quello che serve

I compressori vengono rigenerati, e i rigeneratori stampano o applicano i propri numeri sopra l'originale. I costruttori di telai rinumerano le unità per i propri sistemi ricambi. E un compressore può essere stato superato una o due volte da quando il camion è stato costruito, per cui il numero di fusione è realmente obsoleto. Quando possibile, lavora prima con il VIN del telaio o il numero di serie del motore, e usa il numero sull'unità vecchia solo per conferma.

Cosa deve realmente corrispondere

Una procedura di cross-reference efficace

1. Registra l'identità del telaio e del motore. VIN, numero di serie motore e data di costruzione. È la chiave più affidabile per qualsiasi catalogo.
2. Leggi ogni numero sull'unità vecchia. Numero di fusione, numero della targhetta dati ed eventuale etichetta di rigenerazione. Fotografa la targhetta prima che si sporchi d'olio.
3. Cerca il codice OE, poi la sua sostituzione. Molti codici originali sono stati sostituiti, e il codice attuale è quello da cui fare il cross-reference.
4. Confronta le caratteristiche fisiche con la checklist sopra, usando il vecchio compressore al banco come campione di riferimento.
5. Conferma che gli accessori si trasferiscano. Ingranaggio, puleggia, regolatore, raccordi refrigerante e viteria di fissaggio spesso non sono forniti con l'unità nuova.
6. Verifica dopo l'installazione. Controlla il tempo di ricarica, poi lo stacco del regolatore — tipicamente nella zona 120-135 psi — e il riattacco intorno a 100-110 psi. Un sistema a piena carica si assesta generalmente vicino a 120 psi, l'allarme aria bassa deve rimanere ben lontano dal suo punto di intervento intorno a 60 psi, e la perdita a motore spento deve restare entro il limite del costruttore.

Un compressore che si monta meccanicamente ma è sbagliato per cilindrata o raffreddamento supererà un controllo visivo e poi si guasterà sei mesi dopo con olio nei serbatoi, un essiccatore saturo, o un'unità che non raggiunge mai lo stacco. Fai il cross-reference sulla funzione, non solo sull'aggancio.

Originale, rigenerato e aftermarket di livello OE

Le unità originali arrivano nella scatola del costruttore camion al prezzo del costruttore camion. Le unità rigenerate variano molto: quelle serie sostituiscono kit di manovella, cuscinetti, fasce elastiche e piastra valvole, ma "rigenerato" da solo non è una specifica. L'aftermarket di livello OE si colloca tra i due — prodotto ex novo secondo le interfacce e specifiche di portata originali, e catalogato direttamente rispetto ai codici OE che sostituisce. È dove atterra la maggior parte delle flotte, ed è il motivo per cui un cross-reference chiaro conta più del marchio sulla scatola. VADEN Original pubblica il proprio cross-reference OE nel suo catalogo compressori freno aria, elencando ogni unità rispetto ai codici che sostituisce.

Note per marca

Bendix. La convenzione di denominazione Tu-Flo riflette in linea di massima la portata nominale, per cui il nome della famiglia dà un rapido controllo di coerenza sulla cilindrata. Varianti mono e bicilindriche esistono all'interno della stessa famiglia, e le fusioni della testata differiscono tra versioni ad aria e a liquido.

Wabco / ZF. Da quando ZF ha assorbito Wabco, lo stesso compressore può essere documentato con l'uno o l'altro marchio. La numerazione è generalmente estesa e specifica per applicazione, e i cataloghi telaio europei di solito riportano sia il numero Wabco sia quello del costruttore del telaio.

Knorr-Bremse. Le unità serie LK coprono un'ampia gamma di cilindrata e compaiono su diversi telai europei con disposizioni di fissaggio e trasmissione differenti. Il numero LK è la chiave utile, perché il solo numero del telaio può nascondere differenze significative.

Quando il cross-reference è la risposta sbagliata

Se l'ultimo compressore si è guastato precocemente, montare il suo gemello correttamente incrociato non risolverà la causa. I guasti ripetuti indicano di solito un'aspirazione ristretta, un essiccatore aria saturo, un ciclo di lavoro eccessivo causato da perdite di sistema, o trascinamento d'olio con causa a valle. Sistema prima, poi ordina il ricambio. E se stai valutando le classi di portata per un revamping o un upgrade, leggi i compromessi in compressori mono contro bicilindrici prima di decidere.
