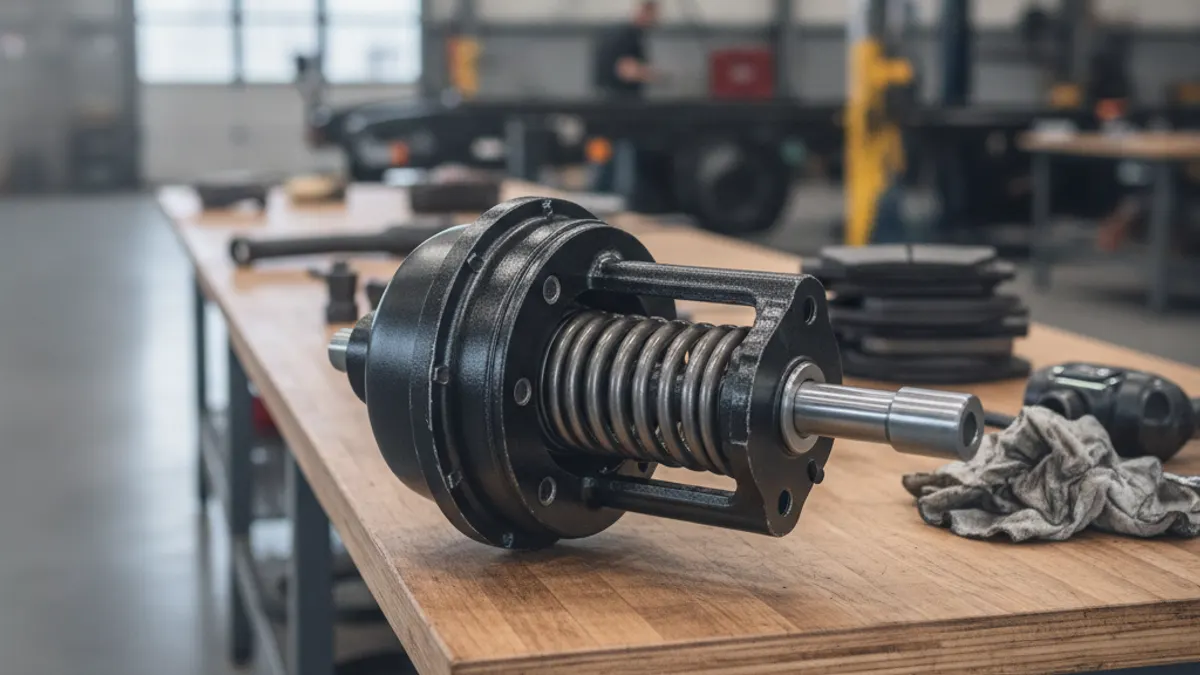

Anhänger-Bremszylinder: Größe, Federspeicher und Ausfälle

Ein Anhänger-Bremszylinder ist der an der Achse verschraubte Druckluftaktuator, der Luftdruck über den Nachsteller und die S-Nocke in mechanische Kraft umsetzt. Bei praktisch jedem Straßenanhänger handelt es sich um einen Doppelzylinder: ein vom Relaisventil versorgtes Betriebsbremsabteil für normale Bremsungen und ein aufgesetztes Federspeicherabteil, das bei Luftverlust die Feststell- und Notbremse anlegt. Anhängerzylinder sind fast immer Typ 30/30 oder 24/24 mit Long-Stroke-Betriebsmembran, und weil sie tief im Straßenspritzwasser hängen, setzt Korrosion weit mehr Einheiten außer Betrieb als Verschleiß.

Warum Anhänger an jeder Achsposition Federspeicher brauchen

Eine Zugmaschine kommt an der Lenkachse mit reinen Betriebsbremszylindern aus, weil die Hinterachsen die Feststellfunktion übernehmen. Ein Anhänger hat diese Option nicht: Ist er abgekuppelt, hält ihn nur noch die mechanische Federkraft. Vorschriften verlangen, dass der Anhänger sich über sein eigenes Feststellsystem selbst hält und automatisch anlegt, wenn die Vorratsleitung reißt oder die Zugmaschine wegfährt. Genau das leistet das Federabteil: Die Spiralfeder wird durch Luft im Federspeicherraum komprimiert gehalten und legt sich mechanisch an, sobald diese Luft entweicht.

Bei einem üblichen Tandemachs-Kofferanhänger sind alle vier Zylinder Federspeichereinheiten. Bei Tridem- und Spreizachs-Konfigurationen findet man Federspeicher oft nur an zwei der drei Achsen, mit reinen Betriebsbremszylindern an der dritten. Das ist in vielen Ländern zulässig und dient der Gewichts- und Kosteneinsparung, ändert aber die verfügbare Haltekraft am Hang. Prüfen Sie vor der Teilebestellung, wie der Anhänger ursprünglich ausgerüstet war; ein reiner Betriebsbremszylinder an einer Federspeicherposition lässt die Feststellfunktion unzureichend zurück.

Das Federabteil bleibt bei geladener Vorratsleitung des Anhängers vollständig gelöst. Ein intaktes Drucklufsystem liegt bei rund 120 psi, wobei der Kompressorregler irgendwo im Bereich 120–135 psi abschaltet und bei etwa 100–110 psi wieder zuschaltet. Bei fallendem Druck leuchtet die Niederdruckwarnung im Cockpit bei etwa 60 psi auf; die Anhängerfedern beginnen dann bei einem Druckabfall auf etwa 45 psi zu schleifen und sind bei rund 20 psi vollständig angelegt. Diese Werte variieren je nach Ventilkalibrierung und sind als Richtbereich, nicht als feste Einstellung zu verstehen. Deshalb schleift ein Anhänger mit langsamem Vorratsleitungsleck lange, bevor überhaupt etwas fest blockiert. Zum umgekehrten Problem siehe Federspeicher löst nicht.

Zylindergrößen und Hub an Anhängerachsen

Die Zylinder"größe" ist die wirksame Membranfläche in Quadratzoll, keine physische Abmessung. Ein Typ 30 hat etwa 30 in² Wirkfläche und entwickelt bei 100 psi vor Gestängeverlusten rund 3.000 lbf Schubkraft. Zusammen mit der Nachstellerlänge bestimmt das die Bremskraft am Rad.

Prüfen Sie die Grenze für die genaue Zylinderkennzeichnung anhand der aktuellen CVSA-Out-of-Service-Tabelle. Die obigen Werte sind gängige Richtwerte, kein Ersatz für die Tabelle oder die Serviceunterlagen des Anhängerherstellers.

Long-Stroke-Zylinder sind bei Anhängern noch wichtiger als anderswo, weil Anhängerbremsen seltener nachgestellt werden und pro Serviceintervall mehr Belagverschleiß erfahren. Eine Long-Stroke-Einheit erkennt man am quadratischen Lufteinlassstutzen auf der Betriebsbremsseite und bei den meisten Herstellern an einem anders geformten Typenschild mit "LS"- oder Hub-Kennzeichnung. Setzen Sie niemals einen Standard-Hub-Zylinder dort ein, wo Long Stroke vorgeschrieben ist: Die Hubreserve verschwindet, die Bremse gerät früher außer Einstellung, und ein Prüfer wird das genau so messen. Das Nummernsystem ist im Leitfaden zu Bremszylindergrößen erklärt.

Hubabgleich mit ABS- und EBS-Verhalten

Bei einem ABS-Anhänger baut das Modulatorventil den Luftdruck am Zylinder mehrmals pro Sekunde ab und wieder auf. Überschüssiger Bremsgestänge-Hub bedeutet, dass der Zylinder weiter fahren muss, bevor der Belag anliegt, was sich als langsameres Wiederanlegen und ungleichmäßige Radregelung bemerkbar macht. Bei einem EBS-Anhänger ist der Effekt noch schlimmer, da das Steuergerät das Radverhalten mit der geforderten Verzögerung vergleicht; dauerhaft langer Hub an einer Achse kann das System in eine permanente Kompensation drängen oder einen Fehler auslösen.

Daraus folgen zwei Regeln. Halten Sie den Hub über den gesamten Achssatz konsistent, denn eine Differenz von mehr als etwa einem Viertelzoll zwischen den Seiten derselben Achse äußert sich als Ziehen oder ungleichmäßiger Belagverschleiß. Und wenn Sie einen Zylinder ersetzen, messen Sie den Hub an allen und tauschen Sie paarweise pro Achse, wenn die alten Einheiten gleich alt sind. Die Luft erreicht sie alle über das Relaisventil und die Anhängersteuerventil-Gruppe, die diesen Kreis versorgt, sodass ein träges Ventil ein Zylinderproblem vortäuschen kann. Prüfen Sie Ventilansprechverhalten und Timing, bevor Sie das Bauteil verurteilen.

Korrosion und Ausfallmuster durch Straßenspritzwasser

Anhängerzylinder sitzen direkt im Salzspritzwasser der Reifen. Der übliche Ausfallverlauf: Klemmband und gebördeltes Federgehäuse korrodieren, Feuchtigkeit gelangt über die Entlüftungsschläuche in den Federspeicherraum, die innere Feder rostet, und die Einheit blockiert entweder teilweise angelegt, oder die Membran zersetzt sich. Worauf zu achten ist:

• Hörbares Leck am Zylinder bei geladenem, gelöstem Anhänger, meist eine Betriebsmembran oder ein gerissener Anschluss.
• Leck nur bei Bremspedalbetätigung, deutet auf die Betriebsmembran oder die Gestängedichtung hin.
• Leck nur bei angelegter Feststellbremse, deutet auf die Dichtung zwischen beiden Abteilen oder die Federspeichermembran hin.
• Träges Lösen an einem Rad, durch ein korrodiertes Gestänge, eine festsitzende Rückholfeder oder einen verstopften Entlüftungsschlauch.
• Verstopfte oder fehlende Entlüftungsschläuche, die Hauptursache innerer Korrosion. Sie müssen nach unten verlegt und frei gehalten werden.

Öffnen Sie niemals ein Federabteil. Die Feststellfeder speichert genug Energie, um schwere Verletzungen zu verursachen, und moderne Einheiten sind konstruktionsbedingt nicht wartbar: Das Gehäuse ist versiegelt, und die richtige Reaktion auf einen Ausfall ist der Austausch. Muss der Anhänger mit einer festsitzenden Einheit bewegt werden, sichern Sie die Feder mit der mitgelieferten Lösebolzen gemäß dem Sicherungsverfahren, und bedenken Sie, dass der Anhänger dann an diesem Rad keine Feststellbremse mehr hat.

Hinweise zu Kauf und Einbau

Achten Sie bei der Bestellung auf fünf Punkte: Zylindertyp (24/24, 30/30, 30/36), Hub-Einstufung, Gestängelänge und -gewinde, Lochkreis und Bolzenlänge sowie Anschlussausrichtung bzw. Clocking. Anhängerhersteller drehen die Anschlüsse unterschiedlich, um Rahmenlängsträger und Luftleitungen freizuhalten, sodass ein ansonsten identisches Teil unpassend sein kann. Ziehen Sie Befestigungsmuttern und Klemmband mit den Herstellerwerten an, montieren Sie einen neuen Gabelbolzen statt einen verschlissenen wiederzuverwenden, und stellen Sie den Nachstellerhub anschließend neu ein. Schließen Sie mit einer Dichtheitsprüfung bei vollem Systemdruck und einer statischen Anlegedruckprüfung ab, bevor der Anhänger wieder in Betrieb geht.
