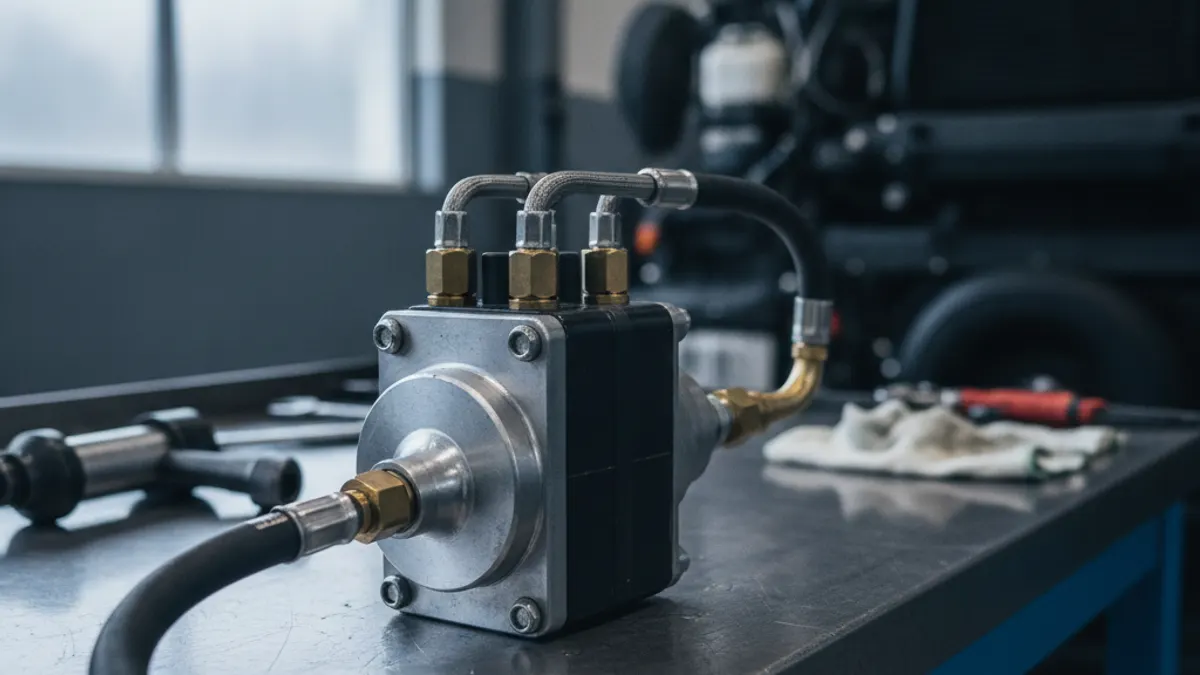

Invertor: jak nouzový reléový ventil aktivuje brzdy

Invertor je řídicí ventil s obráceným účinkem ve vzduchovém (pneumatickém) brzdovém systému nákladních vozidel: dokud snímá řídicí tlak, drží svůj výstupní port odvzdušněný, a ve chvíli, kdy tento řídicí tlak zmizí, přivede vzduch ze zásobníku do brzdových komor. Výstup je inverzní vůči vstupnímu signálu, odtud i název. Je to právě tento díl, díky kterému se brzdy aktivují automaticky při selhání provozního okruhu, ztrátě napájecího vedení nebo utržení přívěsu, místo aby vozidlo zůstalo bez jakéhokoli brzdění.

Co invertor skutečně dělá

Vzduchové brzdové systémy jsou navrženy tak, aby při poruše selhaly v zabrzděném stavu, nikoli uvolněném. Tlak vzduchu je to, co drží brzdy uvolněné na straně parkovací a nouzové brzdy, a invertor toto pravidlo vynucuje. Má tři základní porty: napájecí port ze zásobníku, řídicí (signální) port napájený z monitorovaného okruhu a výstupní port vedoucí do komor nebo do pružinové strany brzdy.

Pro kontext ohledně tlaků: plně nabitý systém se pohybuje kolem 120 psi, regulátor obvykle vypíná zhruba v rozmezí 120–135 psi a znovu zapíná kolem 100–110 psi, a kontrolka a bzučák výstrahy nízkého tlaku se aktivují kolem 60 psi.

Prostřední řádek je v servisu ten podstatný. Dobře navržený invertorový okruh je modulovaný, nikoli typu on/off, takže si řidič zachová určitou kontrolu pedálem, místo okamžité plné aktivace při jízdě na dálnici. Konstrukce OE od Bendix, Wabco i Knorr-Bremse fungují na stejném principu, i když se názvy dílů liší: invertor, modulační ventil pružinové brzdy, nouzový reléový ventil, ventil pružinové brzdy typu SR. Skutečné prahy přepnutí se liší podle ventilu a vozidla, proto berte uvedené hodnoty jako typické rozsahy a pro přesné hodnoty použijte aktuální servisní příručku výrobce vozidla.

Kde jej najdete

1. Tahač a nákladní vozidlo s pevným rámem: modulace pružinové brzdy

U dvouokruhového vozidla jsou provozní brzdy hnací nápravy obvykle napájeny primárním okruhem. Pokud tento okruh selže, invertor zaznamená ztrátu a umožní řidiči aktivovat pružinovou stranu zadních komor vzduchem ze sekundárního zásobníku, přičemž řídicím prvkem je nožní ventil. Pružinové brzdy se tak stanou záložní provozní brzdou, aktivovanou postupně, nikoli naráz. Zde se stává klíčovým i ochranný ventil proti sčítání sil (anti-compounding): okruh nesmí přes stejnou tyč pístnice nasčítat mechanickou sílu pružiny na sílu provozního vzduchu.

2. Přívěs: nouzový reléový ventil / ventil pružinové brzdy

U přívěsu žije stejná obrácená logika v nouzovém reléovém ventilu nebo ventilu pružinové brzdy. Ten sleduje napájecí (nouzové) vedení přicházející přes ochranný ventil tahače. Dojde-li ke ztrátě tohoto napájecího vedení – roztržená spojka, prasklá hadice, utržení přívěsu – ventil vypustí vzduch, který drží uvolněné pružinové brzdy přívěsu. U starších konstrukcí nouzového reléového ventilu navíc přivádí vzduch ze zásobníku přívěsu přímo do provozních komor. Přívěs se tak zastaví sám, bez jakéhokoli zásahu řidiče.

Invertor versus ventily, se kterými se zaměňuje

Mnoho moderních sestav slučuje dvě až tři z těchto funkcí v jednom tělese, proto může „ventil pružinové brzdy“ na seznamu dílů plnit zároveň funkci invertoru, reléového ventilu i ochrany proti sčítání sil. Vybírejte podle OE čísla a konfigurace portů, ne podle vzhledu.

Příznaky poruchy invertoru nebo nouzového ventilu

• Pružinové brzdy vlečou nebo se aktivují samovolně při normálním tlaku systému – ventil propouští napájecí vzduch na výstupní stranu.
• Pružinové brzdy se neuvolní ani po plném nabití, i se zamáčknutými palubními ventily a tlakem nad bodem opětovného zapnutí.
• Trvalé syčení výfuku z tělesa ventilu, nejhorší při zamáčknutém parkovacím ovladači nebo sešlápnutém pedálu.
• Žádná automatická aktivace přívěsu při testu utržení – vážný stav vyřazující vozidlo z provozu.
• Pomalé nebo jednostranné uvolnění na hnací nápravě po sešlápnutí pedálu, často mylně přisuzované vzpříčené komoře nebo zadřenému seřizovači vůle.
• Únik vzduchu, který se mění se sešlápnutím pedálu, což ukazuje spíše na vnitřní těsnění než na vedení nebo spoj.

Jak jej otestovat (podložená kola, vypnutý motor, rovný povrch)

1. Natlakujte systém, dokud regulátor nevypne a výstraha nízkého tlaku dávno nezhasne, poté vypněte motor.
2. Nastříkejte pěnu na těleso ventilu, výstupní porty a výfukový port s uvolněnými brzdami. Trvalé bublání na výfuku znamená propouštění vnitřního těsnění.
3. Sešlápněte a podržte nožní brzdu, poté znovu nastříkejte pěnu na výfuk. Únik, který se objeví nebo zhorší při aktivaci, ukazuje na invertor nebo ventil pružinové brzdy, ne na membránu komory.
4. Vytáhněte ovladač (červený) napájení přívěsu a ověřte, že se brzdy přívěsu rychle aktivují a zůstávají aktivované.
5. Simulujte utržení odpojením napájecí spojky u nabitého přívěsu. Přívěs se musí aktivovat sám. Pokud ne, vozidlo nesmí opustit dvůr.
6. S manometrem na výstupním portu ověřte, že se výstupní vzduch objeví až po poklesu řídicího tlaku do nízkého pásma – nikdy při normálním provozním tlaku systému.

Nikdy nevyřazujte, neucpávejte ani neobcházejte invertor či nouzový ventil, abyste zastavili únik. Tím zcela odstraníte funkci automatické aktivace a vozidlo se stane nezpůsobilým k provozu.

Poznámky k servisu a výměně

Tyto ventily sedí pod podélníkem rámu nebo na příčníku přívěsu, takže je koroze, silniční sůl a voda unikající přes poškozenou vzduchovou sušičku ničí rychleji než najeté kilometry. Než ventil vyřadíte, ověřte, že je vzduch, který k němu proudí, suchý a čistý; znečištěný vzduch je hlavní příčinou opakovaných poruch ventilů. Pro řadu OE ventilů existují opravné sady, ale u zkorodovaného tělesa bývá skutečným problémem těsnicí plocha a lepší volbou je výměna.

Při výměně: úplně vypusťte zásobníky, před demontáží označte každé vedení (porty vypadají podobně a záměna napájecího a řídicího vedení přesně zopakuje poruchu, kterou jste chtěli odstranit), naneste těsnicí prostředek na závity určený pro vzduchové brzdové spoje šetrně a mimo první závit, dotáhněte na hodnotu udanou výrobcem, poté systém dobijte a před uvolněním vozidla zopakujte úplný test úniku i test utržení. Přesné hodnoty utahovacích momentů a prahů určuje aktuální servisní příručka výrobce vozidla.
