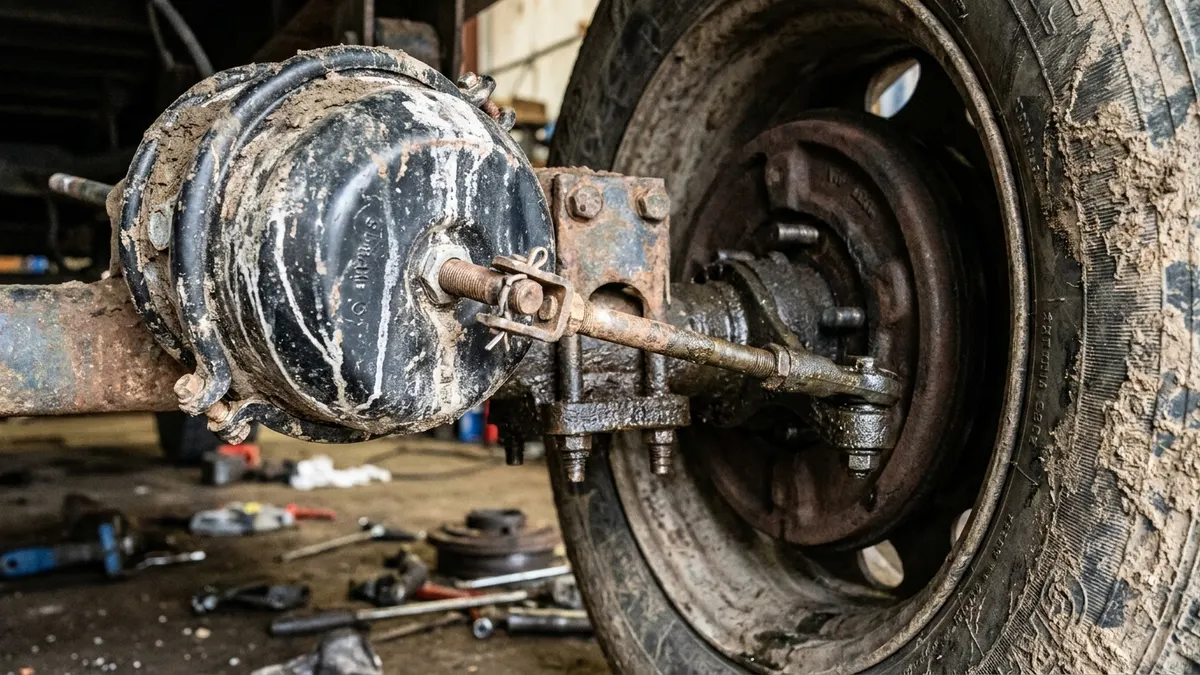

Siłownik hamulcowy MGM: numeracja TR/TRLB i system e-STROKE

Siłownik hamulcowy MGM to klasyczny pneumatyczny siłownik sprężynowy z podwójną membraną: sekcja robocza uruchamia hamulec za pomocą sprężonego powietrza, a sekcja sprężynowa realizuje hamowanie postojowe i awaryjne w razie utraty ciśnienia. Dwie rzeczy wyróżniają jednostki MGM w katalogu części i na pojeździe – system numeracji TR/TRLB oraz e-STROKE, opcjonalny system czujników skoku firmy MGM, który przekazuje informację o regulacji hamulca z wnętrza siłownika do modułu sterującego i lampki na desce rozdzielczej. Poza tym obowiązują standardowe zasady, więc jednostka MGM pasuje do wspornika, gdy zgadzają się rozmiary, klasa skoku, długość drążka popychowego i układ przyłączy.

MGM Brakes to północnoamerykański producent siłowników (dywizja Indian Head Industries), dostarczający jako wyposażenie oryginalne do kabin ciężarówek, naczep, autobusów i pojazdów specjalnych – dlatego jego tabliczki można znaleźć na jednostkach, których samodzielnie nie zamawiano.

Jak odczytać numer katalogowy MGM TR

Numer wybity lub nadrukowany na tabliczce dzieli się na przedrostek rodziny, dwie liczby rozmiaru i blok sufiksowy. Liczby rozmiaru to skuteczna powierzchnia membrany każdej sekcji w calach kwadratowych, zgodnie z konwencją stosowaną przez wszystkich producentów siłowników.

Zatem TR3030 to siłownik sprężynowy 30/30, a TRLB3030 to jego odpowiednik z długim skokiem. Błędy w zamiennikach pojawiają się właśnie w bloku sufiksowym: dwie jednostki o tych samych czterech cyfrach mogą mieć różną długość drążka popychowego i różne położenie przyłączy, a żadna z nich nie zamontuje się poprawnie na niewłaściwej osi. Przed zamówieniem odczytaj cały numer ze starej jednostki, a jeśli tabliczka jest nieczytelna – zmierz: długość drążka popychowego od powierzchni mocowania do środka otworu sworznia widełek oraz położenie kątowe obu przyłączy powietrza względem śrub mocujących. Nasz poradnik identyfikacji typu siłownika hamulcowego opisuje te pomiary krok po kroku.

Skok standardowy a długi skok

Siłowniki z długim skokiem dają regulatorowi luzu więcej użytecznego ruchu, zanim membrana wyczerpie skok, co daje zapas przy zużywaniu się okładzin. Można je rozpoznać bez katalogu: sekcja robocza z długim skokiem ma kwadratowy króciec wlotu powietrza i trapezowy kształt tabliczki identyfikacyjnej – oba oznaczenia są wymagane. Jednostki ze standardowym skokiem mają okrągły króciec i prostokątną tabliczkę.

Ma to znaczenie z dwóch powodów. Po pierwsze, obie klasy mają różne opublikowane limity regulacji, więc kontroler mierzący skok musi wiedzieć, która jednostka jest zamontowana – zobacz jak zmierzyć skok drążka popychowego. Po drugie, nie wolno mieszać klas na jednej osi. Obie strony koła muszą mieć ten sam rozmiar i tę samą klasę skoku, w przeciwnym razie oś hamuje nierównomiernie. Pełne różnice opisano na stronie siłownik standardowy a z długim skokiem.

e-STROKE: co mierzy i co sygnalizuje

e-STROKE to system monitorowania hamulców MGM. Szczelny czujnik zabudowany w siłowniku śledzi położenie drążka popychowego na całej długości jego ruchu, a moduł sterujący zamontowany na podwoziu interpretuje ten ruch i steruje wskaźnikiem w kabinie. Nowsze generacje mogą też raportować przez magistralę danych pojazdu, a nie tylko przez oddzielne lampki. System monitoruje trzy odrębne stany.

Traktuj wskazanie systemu jako wskazówkę, a nie wyrok. Sygnał „brak działania” na jednym kole jest równie prawdopodobnie wynikiem uszkodzenia przewodu doprowadzającego, przyłącza zaworu przekaźnikowego lub przygniecionej wiązki, jak i samego siłownika – dlatego przed uznaniem czegokolwiek za wadliwe potwierdź to manometrem przy siłowniku.

Uwagi dotyczące okablowania i diagnostyki

Każdy monitorowany siłownik ma przewód czujnika biegnący do modułu sterującego, a moduł pobiera zasilanie łączone i czyste uziemienie od podwozia. Rozkład pinów zaczerpnij ze schematu wiązki dostarczonego z zestawem, a nie z domyślnego kodu kolorów – MGM zmieniało szczegóły złączy i wiązek między generacjami, a mieszanie komponentów z różnych generacji jest najczęstszą przyczyną tego, że świeżo zamontowany system się nie inicjalizuje.

Trzy nawyki serwisowe oszczędzają czas. Prowadź wiązkę z dala od zasięgu regulatora luzu i toru odrzutu opony, ponieważ przetarte przewody powodują przerywane usterki wyglądające jak problemy z hamulcem. Uszczelniaj i podpieraj każde złącze, zamiast zostawiać je zwisające tam, gdzie gromadzi się woda myjąca. A gdy zastępujesz monitorowany siłownik zwykłym, zamontuj odpowiadającą jednostkę z czujnikiem albo celowo wyłącz ten kanał – pozostawienie niepodłączonego, aktywnego przewodu będzie bezterminowo utrzymywać usterkę na desce rozdzielczej.

Na koniec, e-STROKE nie zastępuje fizycznego pomiaru wykonywanego przez kontrolera. Kontrole drogowe i okresowe polegają na pomiarze skoku drążka popychowego przy siłowniku przy w pełni naładowanym układzie, a lampka monitorująca nie ma znaczenia w tej kontroli.

Punkty serwisowe i bezpieczeństwo

Sprężyna akumulacyjna w siłowniku sprężynowym magazynuje energię wystarczającą do uruchomienia hamulca bez jakiegokolwiek ciśnienia w układzie i pozostaje niebezpieczna po zdemontowaniu z pojazdu. Nigdy nie tnij, nie spawaj ani nie wierć obudowy siłownika sprężynowego i nigdy nie rozbieraj zespołu nieprzeznaczonego do serwisowania. Zablokuj sprężynę narzędziem zwalniającym – wiele jednostek ma je przypięte do obudowy – zanim odłączysz widełki lub wymontujesz siłownik.

Pamiętaj też, jak zachowuje się pneumatyka podczas diagnozowania usterki. Sprężyny hamulcowe uruchamiają się, gdy ciśnienie w układzie spada do zakresu około 20-45 psi, ostrzeżenie o niskim ciśnieniu powinno już alarmować przy około 60 psi, a pełne zwolnienie wymaga prawidłowo naładowanego układu – około 120 psi, przy czym regulator odcina zasilanie w zakresie 120-135 psi i włącza je ponownie przy około 100-110 psi. Siłownik, który nie zwalnia przy niskim ciśnieniu w unieruchomionej ciężarówce, działa dokładnie tak, jak zaprojektowano. Najpierw zbuduj ciśnienie w układzie, dopiero potem diagnozuj. Ogólne zasady działania dla siłowników dowolnego producenta opisano na naszej stronie referencyjnej siłownik hamulcowy.

Zamawianie i zamienniki

Przy krzyżowaniu numeru MGM na zamiennik dopasuj pięć elementów w tej kolejności: rozmiar sekcji roboczej, rozmiar sekcji sprężynowej, klasę skoku, długość drążka popychowego oraz orientację przyłączy względem śrub mocujących. Następnie sprawdź dostarczone widełki i sworzeń, gwint i rozstaw śrub mocujących oraz to, czy oryginał był jednostką z czujnikiem e-STROKE. Poprawne dopasowanie pierwszych pięciu elementów zapewnia montaż; błąd w ostatnich trzech oznacza ponowną pracę pod pojazdem z powodu osprzętu. Tam gdzie producent podwozia zastosował MGM jako wyposażenie oryginalne, numer OE z karty budowy pojazdu jest zwykle najszybszą drogą do właściwego zamiennika.
