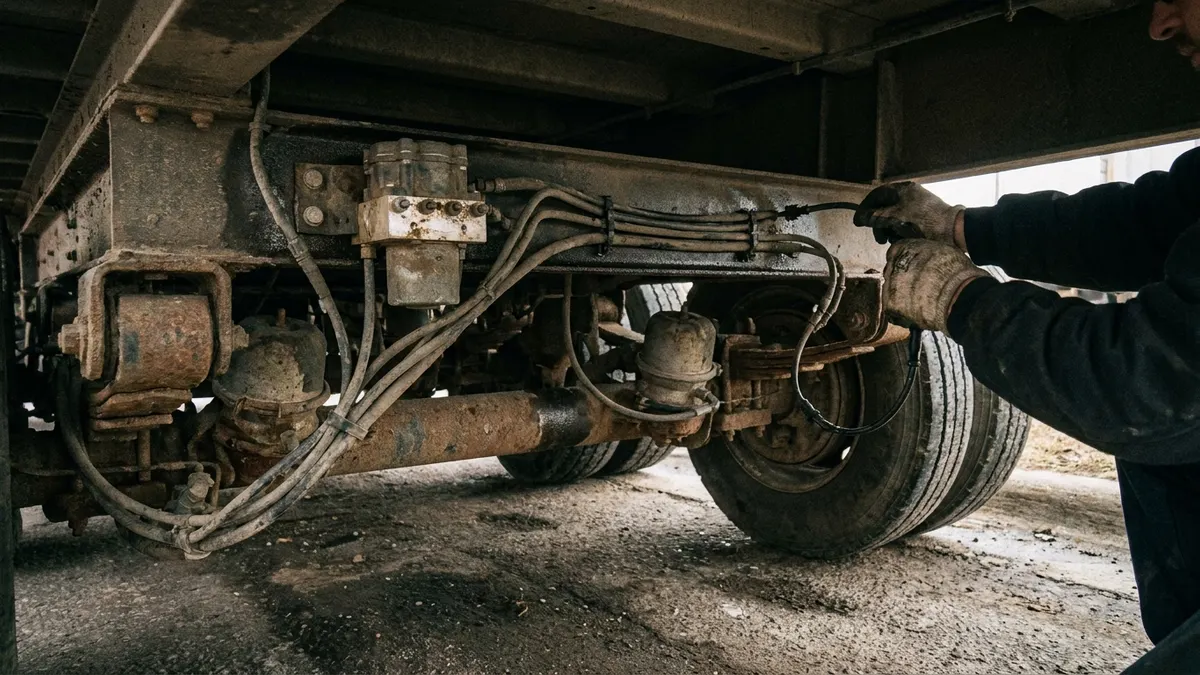

Válvula Moduladora ABS: Controle da Pressão do Freio a Ar em Cada Roda

Uma válvula moduladora ABS é uma válvula eletropneumática instalada entre a válvula relé e a câmara de freio que controla quanto ar realmente chega àquela roda durante uma frenagem. Quando a ECU do ABS detecta que uma roda está desacelerando muito mais rápido que o veículo, ela energiza os solenoides da válvula para reter a pressão da câmara, liberar parte dela e depois deixá-la se recompor — várias vezes por segundo — para que a roda continue girando e o motorista mantenha o controle direcional. O modulador nunca gera pressão própria e nunca aciona um freio sozinho; ele só pode restringir ou liberar o ar que o motorista já comandou pela válvula de pé.

Onde o modulador fica no circuito

Os freios a ar são pneumáticos, então tudo a jusante depende do ar armazenado. O compressor carrega os reservatórios pelo governador e pelo secador de ar, cortando por volta de 120–135 psi e voltando a carregar em torno de 100–110 psi, deixando um sistema saudável perto de 120 psi. Quando o motorista aciona o pedal, uma linha de sinal manda a válvula relé abrir e alimentar as câmaras com a pressão do reservatório. O modulador ABS é inserido nessa linha de alimentação, montado o mais próximo possível da câmara que o chassi e o eixo permitirem. O comprimento da mangueira importa aqui — cada palmo a mais entre a válvula e a câmara adiciona atraso tanto no alívio quanto na reaplicação.

Os layouts variam. Alguns eixos usam uma válvula combinada relé-modulador montada centralmente; outros usam um modulador independente por roda. Reboques costumam ser configurados como 2S/1M ou 2S/2M (sensores/moduladores), enquanto cavalos-mecânicos normalmente usam 4S/4M ou mais. Note que só o lado de serviço é modulado. Os freios a mola começam a acionar quando a pressão cai abaixo de cerca de 45 psi e ficam totalmente acionados perto de 20 psi, e nenhum modulador consegue pulsar isso — uma frenagem feita com os freios a mola não tem proteção antitravamento nenhuma.

Como a válvula modula a pressão

Dentro de um modulador típico há dois pilotos solenoides que operam um par de válvulas de diafragma: uma controla a entrada vinda da válvula relé, a outra controla uma porta de exaustão aberta para a atmosfera. Com as duas bobinas desenergizadas, a válvula fica transparente — a roda freia exatamente como o motorista pediu. Energizar uma ou ambas as bobinas produz o ciclo antitravamento.

A ECU decide qual estado comandar a partir dos sinais do sensor de velocidade da roda e da coroa dentada, comparando cada roda com as demais várias vezes por rotação. Em cavalos-mecânicos com controle de tração, uma válvula separada pode introduzir ar nos freios do eixo motriz para conter uma roda patinando — mas isso é uma função do ATC, não algo que o modulador de serviço faça.

Sintomas de um modulador com falha

Como a ECU monitora os circuitos das bobinas continuamente, a maioria das falhas do modulador aparece como lâmpada de aviso e código armazenado bem antes de o motorista sentir qualquer coisa. Não presuma que a luz acesa é a válvula — leia os códigos primeiro e depois confirme.

Uma luz do ABS acesa é um defeito passível de multa em fiscalização de estrada e significa que o veículo está freando sem antitravamento em pelo menos um canal. Para o comportamento da luz e o significado dos códigos, veja o guia sobre a luz de aviso do ABS em caminhões.

Testando antes de substituir

1. Leia os códigos ativos e armazenados com um scanner ou pelo procedimento de código piscante daquela ECU, e anote qual canal está sinalizado.
2. Gire a chave e escute perto da válvula suspeita. A maioria dos sistemas energiza brevemente cada solenoide durante a autoverificação, gerando um clique ou sopro audível.
3. Inspecione o conector em busca de corrosão esverdeada, terminais abertos e infiltração de água, e puxe o chicote onde ele cruza o chassi ou as linhas de ar.
4. Meça a resistência da bobina na válvula, nas duas bobinas, e compare com a especificação do fabricante — normalmente um valor de poucos ohms a algumas dezenas. Circuito aberto ou muito fora da faixa significa que a válvula está condenada.
5. Acione o canal com um scanner enquanto um ajudante segura um acionamento de freio. Você deve ouvir a válvula liberar e ouvir a pressão sair apenas naquela câmara.
6. Troque os conectores entre dois moduladores do mesmo eixo, se a ferramenta permitir. Se a falha seguir o conector, o problema é a fiação; se ficar com a válvula, substitua a válvula.

Substituindo uma válvula moduladora

1. Estacione em terreno nivelado, calce as rodas e drene os reservatórios para que nenhuma linha esteja pressurizada antes de soltar qualquer peça.
2. Identifique todas as portas e linhas. Alimentação, saída e exaustão são fáceis de confundir depois que a válvula sai do suporte.
3. Instale a nova válvula com a porta de exaustão voltada para baixo e desobstruída, use O-rings novos ou vedante de rosca conforme especificado, e aperte conexões e fixações nos valores do fabricante, e não no olho.
4. Mantenha o comprimento da mangueira de saída igual ao original. Alongá-la deixa a resposta daquela roda mais lenta.
5. Faça a correspondência correta da peça — tamanho das portas, tipo de rosca, tensão e tipo de conector variam entre versões. As válvulas moduladoras solenoides ABS de reposição são catalogadas por referência OE justamente por isso, e cruzar o número gravado ou etiquetado na válvula antiga é mais rápido do que adivinhar pelo eixo.
6. Carregue o sistema, verifique vazamentos em todas as juntas com solução de sabão, apague os códigos e rode o teste de acionamento do scanner naquele canal. Termine com um teste de rodagem em baixa velocidade em um piso onde seja possível confirmar que a luz permanece apagada.

O que reduz a vida útil do modulador

Essas válvulas raramente se desgastam por ciclagem. Elas falham pelo que entra nelas e pelo que acontece ao redor delas. Óleo e água que passam por um dessecante de secador de ar saturado deixam borra nos diafragmas e assentos, e é essa borra que mantém uma exaustão entreaberta ou torna o retorno da válvula mais lento. Sal de estrada e lavagem sob pressão destroem conectores. A vibração desgasta chicotes contra linhas de ar e bordas do chassi. Manter o secador com manutenção em dia, drenar tanques que não deveriam reter água e organizar bem a fiação a cada reparo fazem mais pela vida útil do modulador do que qualquer escolha de peça.

Um último ponto sobre diagnóstico: um sistema antitravamento só pode trabalhar com o ar que recebe. Se o caminhão não estiver mantendo a carga completa, se uma câmara estiver fora do curso, ou se os freios de roda estiverem fora de ajuste, resolva isso primeiro. Um modulador não consegue compensar um freio que nunca ia fazer sua parte do trabalho.
