Molla di stazionamento che non si sblocca: cause, diagnosi e soluzioni sicure

Quando una molla di stazionamento non si sblocca, significa che la camera del freno a molla (di stazionamento) non riceve pressione d'aria sufficiente per comprimere la molla di potenza e ritirare l'asta di spinta. Nella maggior parte dei casi la soluzione parte da una domanda: il sistema è completamente carico? Ricaricare l'aria verso la pressione operativa normale (un sistema completamente carico è intorno a 120 psi), reinserire la valvola gialla a rombo di stazionamento e ascoltare se i freni si sbloccano. Se non lo fanno, il problema è nel percorso di alimentazione dell'aria — una valvola difettosa, una linea ostruita o una camera guasta — non nel freno di servizio stesso.

I freni a molla funzionano al contrario di quanto molti pensano. Una robusta molla di potenza a spirale tende ad azionare il freno in ogni momento. La pressione dell'aria del sistema è ciò che mantiene quella molla compressa e il freno sbloccato. Se l'aria si perde — parcheggiando il veicolo, per una perdita o una linea rotta — la molla aziona il freno. Questo design di sicurezza è proprio il motivo per cui una mancata liberazione indica direttamente una perdita o un'ostruzione dell'aria sul lato di stazionamento.

Come funziona il circuito di sblocco del freno a molla

Gli assali posteriori di un trattore usano camere freno combinate: un lato di servizio (alimentato dal pedale tramite la valvola relay) e un lato a molla (alimentato dal circuito di stazionamento). La valvola gialla sul cruscotto controlla una linea di alimentazione che passa attraverso il sistema di sosta e sblocco, spesso includendo una valvola di protezione del trattore e valvole relay o quick-release, fino a ogni camera a molla. Spingendo la manopola l'aria raggiunge le camere, comprimendo le molle e sbloccando i freni. Tirandola — o perdendo pressione — quell'aria viene scaricata in atmosfera, lasciando che le molle azionino i freni.

Capire questo circuito indica dove guardare. Se l'aria non riesce a passare dalla valvola al cruscotto fino alla camera, o se la camera non riesce a trattenerla, la molla resta azionata.

Le cause più comuni, in ordine

1. Bassa pressione dell'aria (partire sempre da qui)

I freni a molla iniziano tipicamente a sbloccarsi intorno a 60 psi e non sono completamente sbloccati finché il sistema non si avvicina alla pressione operativa normale e sale verso una carica completa di circa 120 psi. Se il compressore non ha generato abbastanza aria — un avviamento a freddo, una perdita lenta durante la notte, o un compressore che non tiene il passo — le molle semplicemente non si ritraggono. Se il veicolo fatica a generare aria, consultare perché un compressore dei freni ad aria non genera pressione prima di condannare le valvole.

2. Valvola di comando al cruscotto

La valvola gialla di stazionamento può guastarsi internamente e non far passare aria anche se premuta, oppure non rimanere inserita. Se si ha piena pressione del sistema ma premere la manopola non produce effetto, collegare un manometro sulla linea a valle della valvola. Nessuna pressione a valle con la manopola inserita indica che la valvola di comando è difettosa.

3. Valvole relay e quick-release

Queste valvole velocizzano l'arrivo dell'aria alle camere. Una valvola relay o quick-release bloccata o corrosa può impedire l'erogazione a un assale mentre l'altro si sblocca normalmente — un classico reclamo "un lato bloccato". Aprire un raccordo vicino alla camera sospetta per verificare l'arrivo d'aria isola rapidamente il problema.

4. Linee bloccate o congelate

Una linea di alimentazione schiacciata, sfregata o ostruita dal ghiaccio priva la camera d'aria. Con il freddo, l'umidità che si accumula nel sistema congela dentro valvole e linee e blocca l'aria di sblocco — la principale causa invernale di mancato sblocco. Questo è strettamente collegato ai freni ad aria congelati in inverno. Scaricare i serbatoi quotidianamente e mantenere l'essiccatore d'aria previene gran parte del problema.

5. Camera a molla rotta

Se il diaframma all'interno del lato a molla si strappa, la camera non riesce a trattenere l'aria di sblocco — si sentirà una perdita costante alla camera e il freno non si staccherà. La camera va sostituita come unità completa. Non tentare mai di aprire o tagliare una camera a molla; la molla di potenza sotto tensione immagazzina energia sufficiente a causare lesioni gravi o morte.

Disinnesto di un freno a molla — solo come ultima risorsa

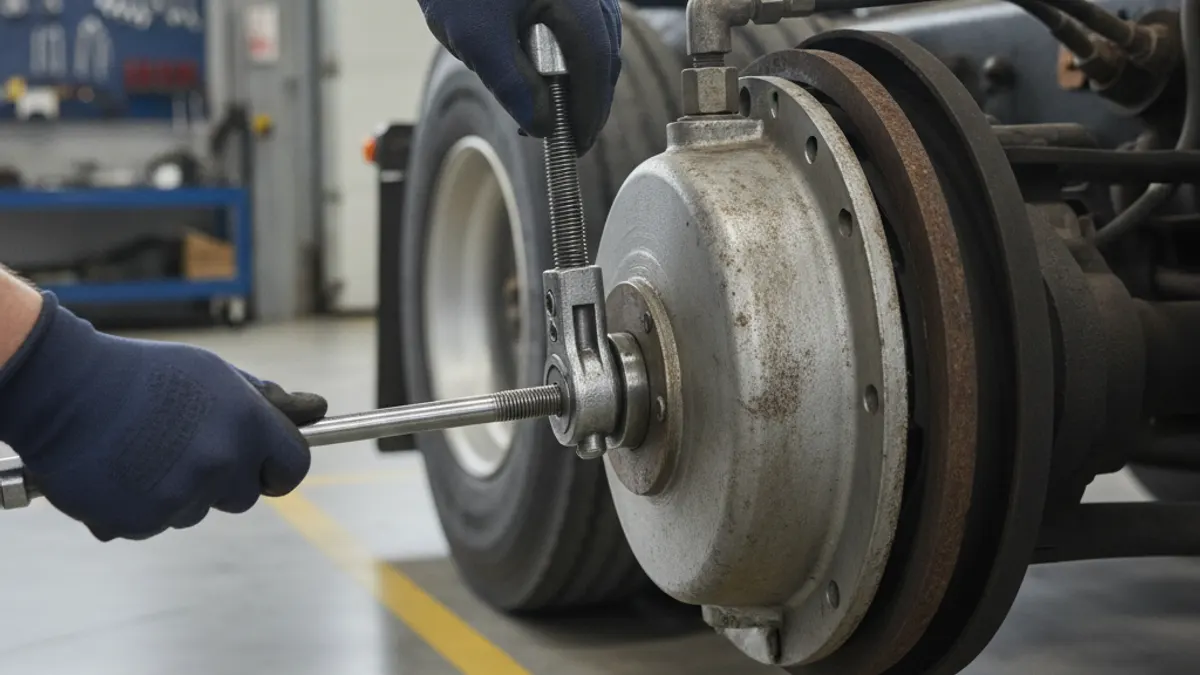

Ogni camera a molla ha un perno di rilascio (bullone di disinnesto) che permette di comprimere meccanicamente la molla in modo che un veicolo fermo possa essere spostato dalla strada. Questa è solo una misura di emergenza.

1. Bloccare le ruote con cunei — con i freni disinnestati non si ha alcuna ritenuta di stazionamento.
2. Individuare il perno, il dado e la rondella di rilascio, solitamente conservati sulla camera.
3. Inserire il perno, posizionarlo nella finestra interna e ruotarlo di un quarto di giro per bloccarlo.
4. Serrare il dado contro la camera per ritirare la molla e sbloccare il freno, seguendo la coppia di serraggio indicata dal produttore della camera.
5. Non guidare mai a velocità stradale con i freni disinnestati — disinnestare, spostare il veicolo per un breve tratto e riparare.

Un freno a molla disinnestato non offre alcuna frenata di stazionamento o d'emergenza su quella ruota. Trattare il disinnesto come una manovra di recupero, poi risolvere la causa alla radice prima di rimettere il veicolo in servizio.

Quando le valvole del circuito di sosta, sblocco ed emergenza sono la causa, sostituirle con componenti di qualità OE anziché con la scelta più economica sullo scaffale — una valvola di comando sosta o relay difettosa lascerà di nuovo il veicolo bloccato. La gamma di valvole di sosta, sblocco ed emergenza VADEN copre i comandi al cruscotto e le valvole relay più spesso responsabili di un mancato sblocco.

Un rapido schema diagnostico

1. Ricaricare completamente la pressione dell'aria e verificare che il manometro indichi valori vicini all'intervallo operativo normale.
2. Inserire la valvola gialla di stazionamento e osservare se qualche freno si sblocca.
3. Se nessuno si sblocca, sospettare la valvola al cruscotto o un'ostruzione a livello dell'intero sistema.
4. Se un assale o una ruota resta azionata, verificare la valvola relay/quick-release, la linea o la camera che serve quel punto.
5. Controllare eventuali perdite udibili a camere e valvole — un fischio costante indica un diaframma rotto o una valvola incrinata.
6. In inverno, riscaldare il veicolo e controllare la presenza di ghiaccio prima di condannare componenti.

La maggior parte dei mancati sblocchi si riduce ad aria che non arriva mai. Verificare prima la pressione, poi seguire il percorso dell'aria fino alla camera. Se una ruota continua a non girare dopo che la camera riceve chiaramente aria, il guasto si è spostato sulla parte meccanica — una leva di registro bloccata, una camma a S o ganasce che non ritornano — che è una riparazione meccanica, non pneumatica.
