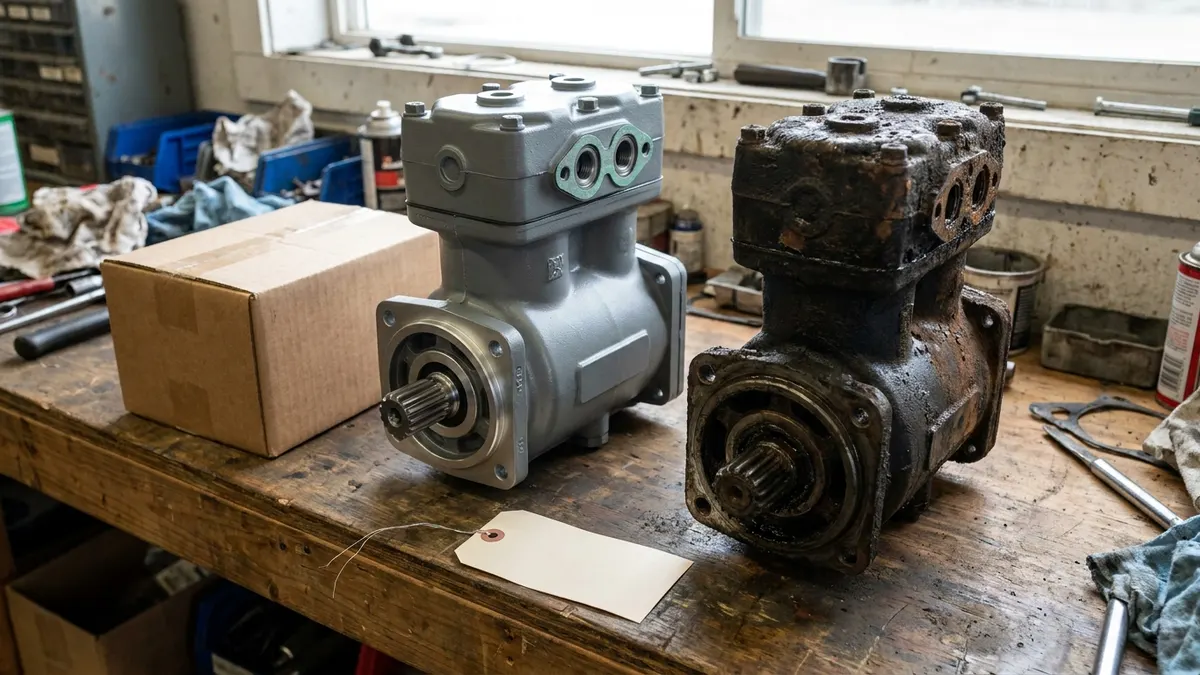

airbrakecompressorDie Passgenauigkeit eines Luftkompressors vor dem Kauf zu prüfen läuft auf sechs Punkte hinaus: die OE-Nummer am auszubauenden Aggregat, Befestigungsflansch und Bolzenmuster, die Antriebsart, Anschlussanordnung und Gewindetyp, die Hubraumklasse sowie Kühlmittel-, Öl- und Ansauganschlüsse. Stimmen alle sechs überein, lässt sich der Ersatz anschrauben und lädt das System normal auf. Fehlt einer, kommt der Kompressor wieder ab, während der LKW immer noch steht – meist nachdem das Rückgabefenster durch einen Kratzer an einer Befestigungsschraube bereits kompliziert wurde.
Denken Sie daran, was Sie kaufen. Ein LKW-Luftkompressor ist eine vom Motor angetriebene Pneumatikpumpe, kein Hydraulikbauteil – die Passgenauigkeit ist also zuerst eine Frage der Motorseite und erst zweitrangig eine Frage der Bremsseite. Zwei LKW mit identischem Bremssystem können völlig unterschiedliche Kompressoren benötigen, weil sie mit unterschiedlichen Motoren, Nebenantrieben oder unterjährigen Änderungen gebaut wurden.
Die sechs Passgenauigkeitsprüfungen im Überblick
| Prüfung | Was verglichen wird | Typische Fehlanpassung |
|---|---|---|
| Identifikation | Schildnummer, Gussnummer, OE-Nummer, Motorseriennummer | Richtiges LKW-Modell, falsche Motorausführung |
| Befestigung | Bolzenzahl, Lochabstand, Zentrierdurchmesser, Flanschdicke | Zwei- statt Vierlochflansch, falsche Zentrierung |
| Antrieb | Zahnrad-, Keilwellen- oder Passfederwelle, Riemenscheibe, Zahnrad mitgeliefert oder wiederverwendet | Richtiges Gehäuse mit falschem Wellenende |
| Anschlüsse | Druck, Ansaugung, Entlastung, Kühlmittel, Öl; Gewindestandard und Kopfausrichtung | NPT statt metrisch, Anschlüsse in falscher Richtung |
| Kapazität | Hubraum bzw. CFM bei geregelter Motordrehzahl | Zu klein dimensionierte Pumpe, langer Lastzyklus, Ölverschleppung |
| Versorgung | Wasser- oder luftgekühlt, motorgeschmiert oder eigenständig | Kein Kühlmittelanschluss an einem Kopf, den der LKW mit Kühlmittel versorgt |
1. Mit der Nummer am auszubauenden Aggregat beginnen
Die auf dem alten Kompressor geprägte oder etikettierte Teilenummer übertrumpft jede andere Information, die Sie haben. LKW-Baujahr und -Modell allein reichen nicht, weil eine Flotte baugleicher Zugmaschinen je nach Baudatum zwei oder drei Kompressorvarianten tragen kann. Fotografieren Sie das Schild, die Gussnummern an Kurbelgehäuse und Kopf sowie jede geprägte OE-Nummer, bevor das Aggregat in die Altteilbox wandert. Ist das Schild unlesbar, arbeiten Sie mit Motorseriennummer und Fahrzeug-Baudokumentation statt zu raten. Unser Leitfaden zum Lesen einer Luftkompressor-Teilenummer erklärt, was die Zifferngruppen üblicherweise bedeuten.
Mit einer Nummer in der Hand vergleichen Sie diese, statt anzunehmen, sie sei nur bei einem Anbieter gelistet. Dieselbe Pumpe wird oft unter einer OE-Markennummer, einer Motorherstellernummer und einer LKW-Herstellernummer geführt, und ein guter Katalog zeigt alle drei. Vergleichen Sie Ihre Nummer mit einer Herstellerliste wie dem VADEN Luftbremskompressor-Katalog, und mit unserer Kreuzreferenz nach Motor, wenn nur die Motordaten vorliegen.
2. Befestigungsflansch und Bolzenmuster
Messen Sie, schätzen Sie nicht. Zählen Sie die Befestigungsbolzen, messen Sie den Lochabstand von Mitte zu Mitte und messen Sie den Zentrier- oder Passdurchmesser, der den Kompressor im Nebenantriebsgehäuse positioniert. Notieren Sie auch die Flanschdicke, denn eine dickere Flansch verändert die Klemmlänge der Schrauben und kann bei den Originalschrauben zu wenig Gewindeeingriff übrig lassen. Prüfen Sie gleichzeitig Dichtung oder O-Ring-Typ und ob einer mit dem Kompressor mitgeliefert wird.
Achten Sie auch auf Freiraum, nicht nur auf die Bolzenlöcher. Bei engen Einbausituationen können Kurbelgehäuse, Kopf oder Regler einen Kühlmittelschlauch, ein Turboleitung oder eine rahmenseitige Halterung berühren, selbst wenn der Flansch korrekt ist. Hat der Ersatz eine anders geformte Gehäuseform als das Original, fragen Sie vor dem Kauf nach dem Freiraum.
3. Antriebsart und Wellendetail
Ein Kompressor mit passendem Flansch kann trotzdem die falsche Welle haben. Zahnradgetriebene Einheiten verwenden möglicherweise eine Keilwelle, einen Kegel mit Sicherungsmutter oder einen anschraubbaren Zahnradflansch, und Keilzahl und Kegel sind zwischen den Baureihen nicht austauschbar. Riemengetriebene Einheiten bringen eigene Fragen mit sich: Riemenscheibendurchmesser, Rillenzahl und Riemenprofil müssen alle zum bestehenden Antrieb passen. Bestätigen Sie, ob Antriebszahnrad oder Riemenscheibe enthalten sind oder ob Sie das Original übernehmen, und ob Befestigungsmaterial und Mutter mitgeliefert werden. Unser Vergleich zahnrad- versus riemengetriebener Kompressoren erklärt, warum die beiden Bauarten unterschiedlich spezifiziert werden.
4. Anschlussanordnung, Gewinde und Kopfausrichtung
Listen Sie jede Leitung auf, die Sie lösen: Druck, Ansaugung, Entlastung bzw. Reglersignal, Kühlmittel ein und aus, Ölzufuhr und -rücklauf, sofern vorhanden. Bestätigen Sie dann, dass der Ersatz alle davon hat, in nutzbarer Position, mit passenden Gewinden. Der Gewindestandard ist eine häufige Falle. Nordamerikanische Bauweisen nutzen meist NPT-Druck- und -Ansauganschlüsse, üblicherweise im Bereich von einem halben bis dreiviertel Zoll, während europäische Motoren häufig metrische Gewinde oder O-Ring-Bossanschlüsse verwenden. Adapter gibt es, aber gestapelte Adapter an einer heißen Druckleitung schaffen zusätzliche Leckstellen und Drosselung.
Die Kopfausrichtung ist ebenso wichtig. Manche Kompressoren werden mit gedrehtem Kopf angeboten, damit der Druckabgang zur richtigen Motorseite zeigt. Eine korrekt nummerierte Pumpe mit falsch ausgerichtetem Kopf zwingt die Druckleitung in einen Bogen, für den sie nie gedacht war.
5. Hubraum und Lastzyklus
Nicht verkleinern. Der Hubraum, meist als CFM bei angegebener Motordrehzahl ausgedrückt, muss dem Original entsprechen oder ihn übertreffen. Einzylindereinheiten liegen üblicherweise im Bereich von etwa 7 bis 15 CFM und Zweizylindereinheiten etwa 15 bis 35 CFM, aber maßgeblich ist die Angabe auf dem Originaldatenblatt, nicht die Kategorie. Eine unterdimensionierte Pumpe muss länger laufen, um das System vom Einschaltpunkt des Reglers bei etwa 100 bis 110 psi zurück auf den Abschaltpunkt bei etwa 120 bis 135 psi zu bringen – der Wert, bei dem ein korrekt geladenes System nahe 120 psi liegt. Längere Laufzeit bedeutet höheren Lastzyklus, mehr Wärme, mehr an den Kolbenringen vorbeigetragenes Öl und schnelleren Ölkohleaufbau in der Druckleitung. Eine gängige Branchenrichtlinie besagt, den Kompressor im Einsatz auf nicht mehr als etwa ein Viertel der Zeit belastet zu halten.
Hatte das alte Aggregat Probleme, klären Sie zuerst den Grund, bevor Sie das neue dimensionieren. Luftverluste, ein müder Lufttrockner oder zusätzliche luftverbrauchende Verbraucher können einen korrekt dimensionierten Kompressor zu klein erscheinen lassen.
6. Kühlung, Schmierung und Ansaugversorgung
Bestätigen Sie, ob der LKW Kühlmittel zum Kompressorkopf führt und ob der Ersatz diese Anschlüsse hat. Bestätigen Sie auch die Schmierungsart: Die meisten Schwerlast-Einheiten werden über eine externe Leitung druckversorgt aus dem Motorölkreislauf, manche sind eigenständig. Prüfen Sie schließlich, woher die Ansaugluft kommt. Manche Kompressoren saugen über eine Leitung vom Motorluftfilter an, andere haben einen eigenen Ansaugfilter, und der Wechsel zwischen beiden ohne Anpassung der Leitungsführung führt entweder zu ungefilterter Luft oder blockierter Ansaugung.
Die Steuerseite vor der Bestellung prüfen
Fragen Sie, wo der Druckregler sitzt. Bei vielen Einheiten ist er direkt am Kompressorkopf verschraubt, sodass ein Ersatz ohne diese Befestigungsfläche eine entfernte Montage und zusätzliche Verrohrung erfordert. Prüfen Sie auch die Entlastungsanordnung, da Inline- und Kolben-Entlastungsventile ihr Signal an unterschiedlichen Stellen abnehmen. Klären Sie im Voraus, ob Druckregler, Entlastungskit, Dichtungen, Befestigungsschrauben und Antriebszahnrad mit dem Kompressor mitgeliefert werden oder separat bestellt werden müssen.
Bevor das alte Aggregat die Werkstatt verlässt, verpacken und beschriften Sie Antriebszahnradmutter, Befestigungsschrauben und Anschlussstücke. Die Hälfte der Passgenauigkeitsüberraschungen beim Einbau betrifft Kleinteile, nicht die Pumpe selbst.
Abschließende Checkliste vor dem Kauf
- OE- oder Schildnummer notiert und kreuzreferenziert, mit Motorseriennummer als Rückfallebene
- Bolzenzahl, Lochabstand und Zentrierdurchmesser gemessen
- Wellen- oder Riemenscheibentyp bestätigt, Zahnradlieferung geklärt
- Jeder Anschluss berücksichtigt, Gewindestandard und Kopfausrichtung geprüft
- Hubraum gleich oder größer als das Original
- Kühlmittel-, Öl- und Ansauganordnung abgeglichen
- Montage und Lieferumfang von Druckregler und Entlastungsventil bestätigt
- Rückgabebedingungen und Pfandregelung geklärt, bevor die Verpackung geöffnet wird
Fünf Minuten mit Maßband und Kamera vor der Bestellung ersparen einen verlorenen Werkstatttag. Sobald das richtige Aggregat auf der Werkbank liegt, befolgen Sie Anzugsreihenfolge und Einlaufempfehlung des Lieferanten und prüfen Sie Ein- und Ausschaltdruck des Reglers am Manometer, bevor der LKW die Werkstatt verlässt.
